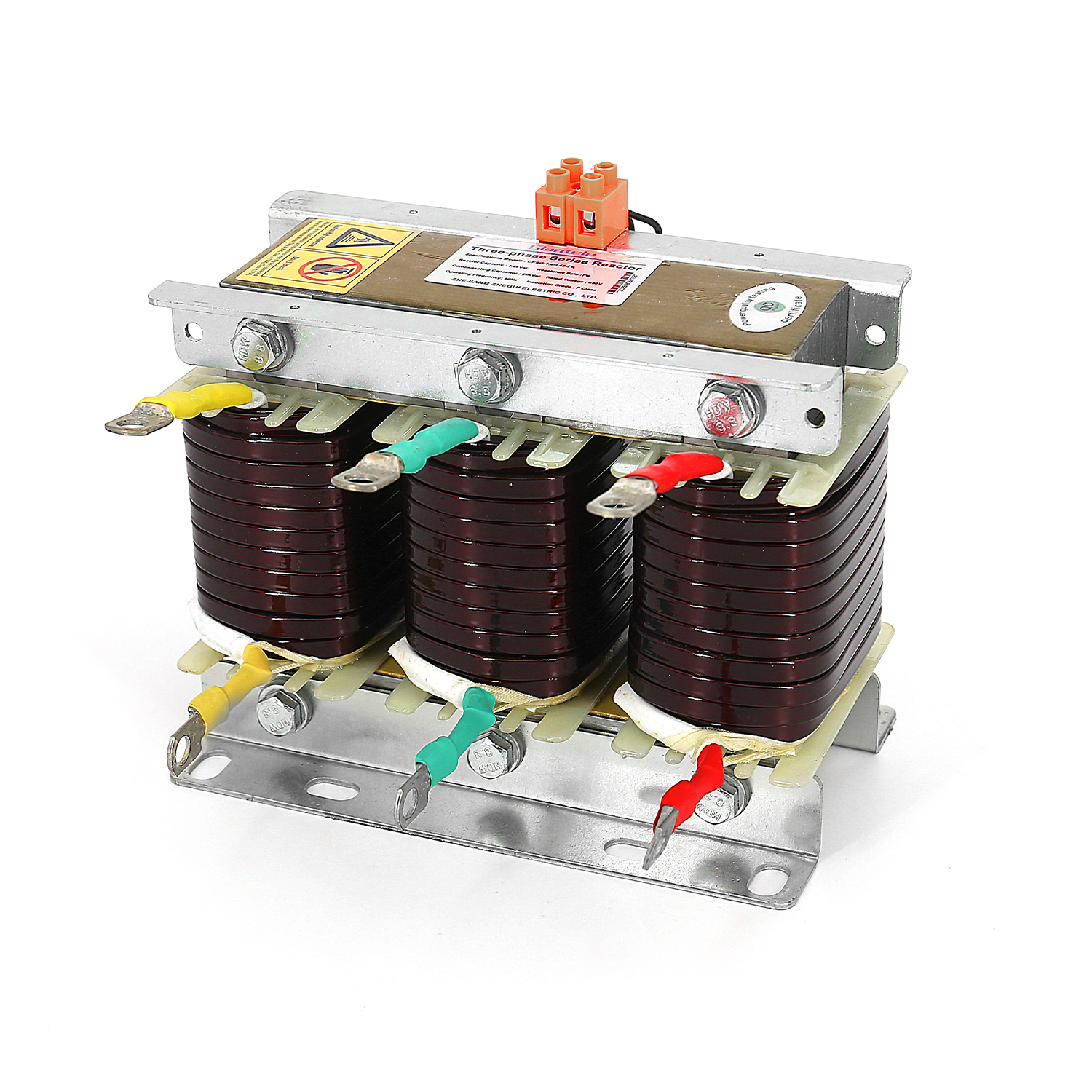

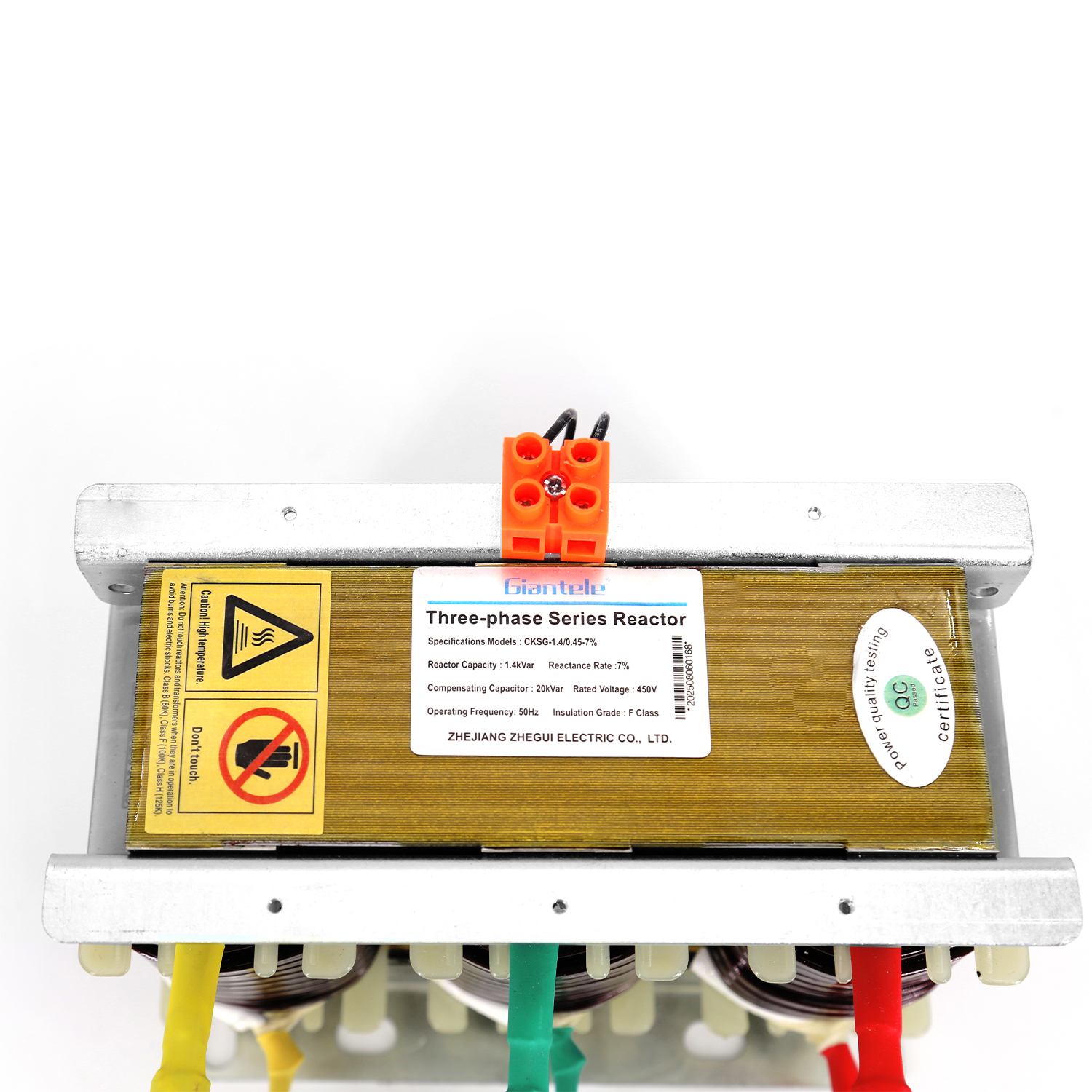

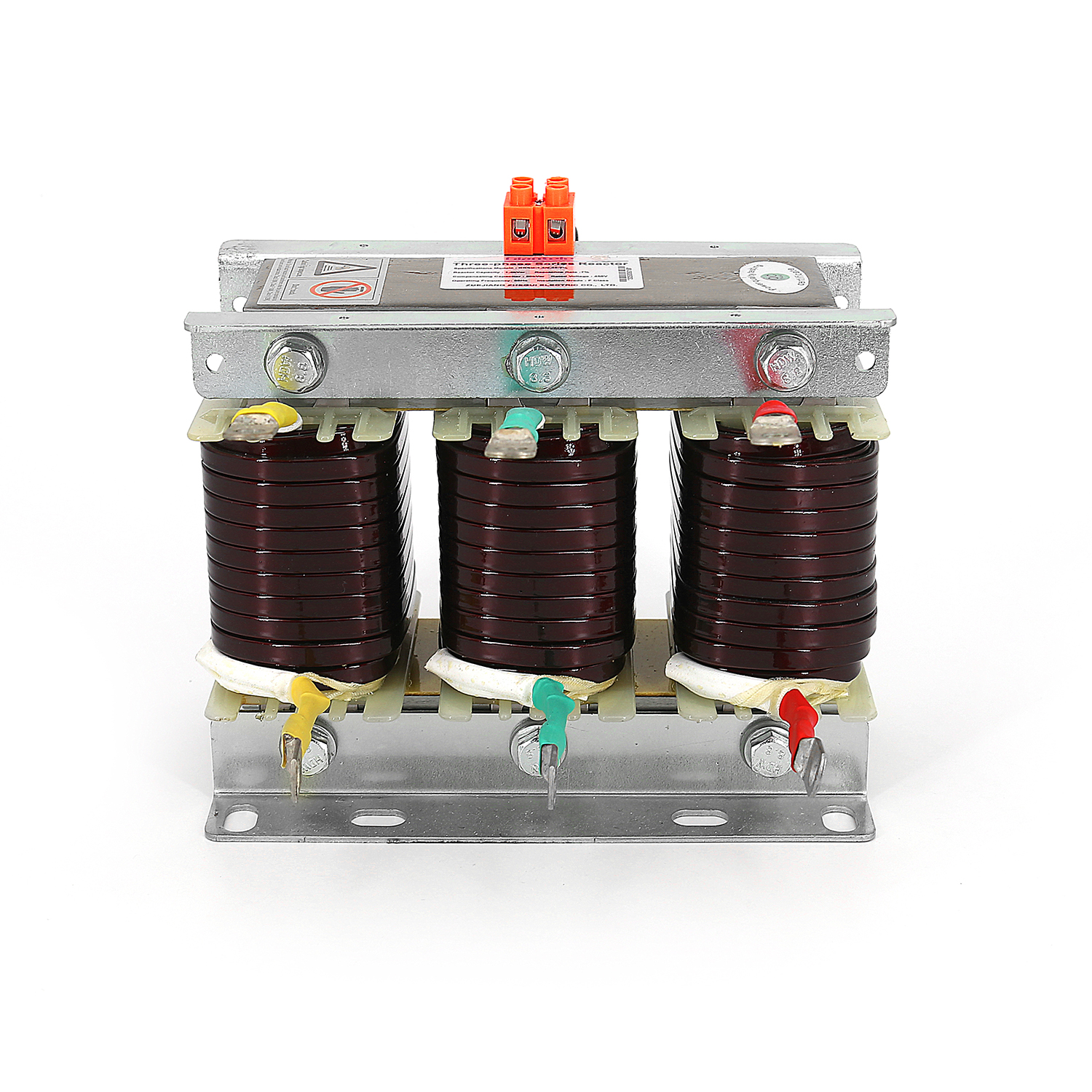

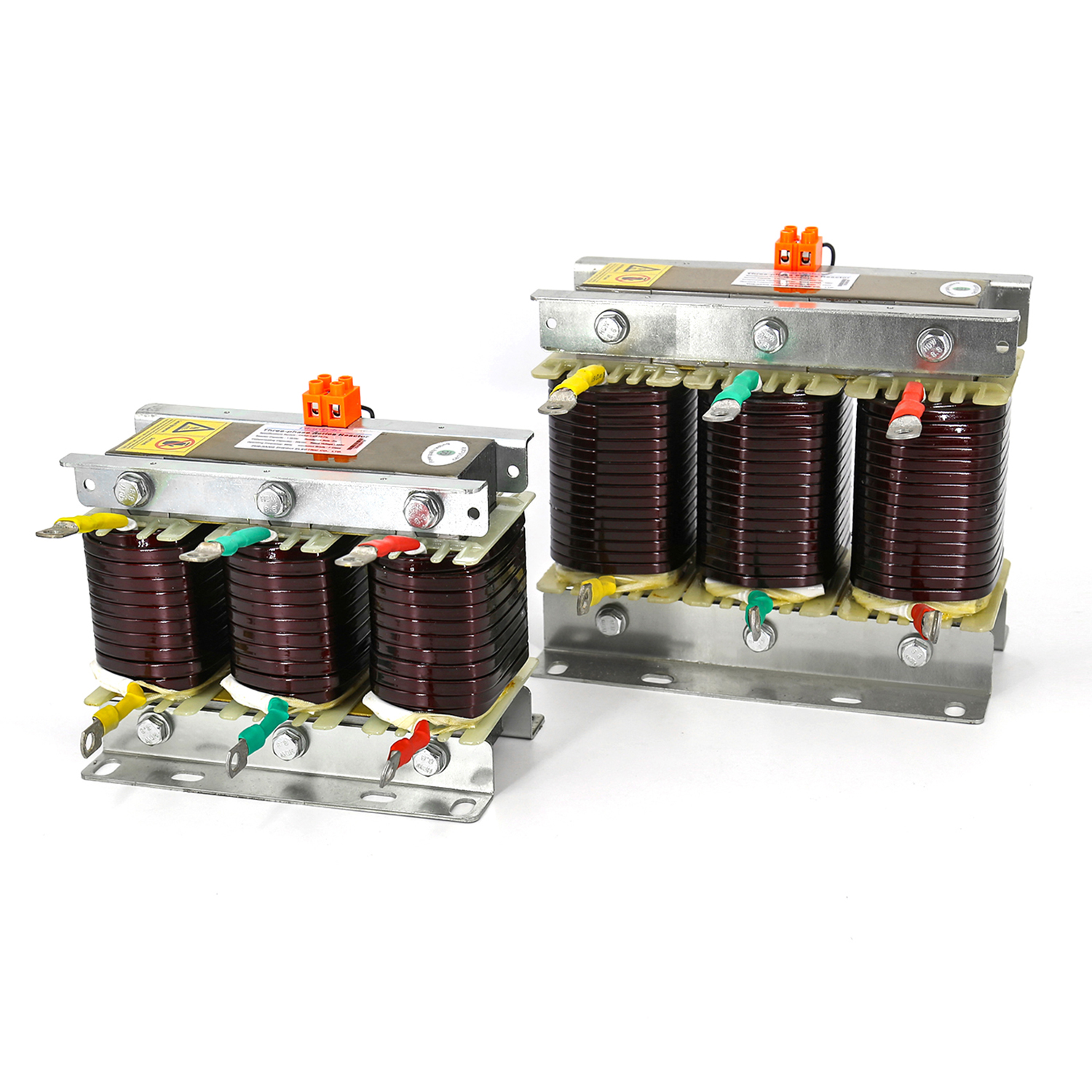

Reator de filtro harmônico do reator dessintonizado

Os reatores de filtro harmônico são meticulosamente projetados como reatores trifásicos em série do tipo seco para sistemas de energia de baixa tensão. Esses reatores são integrados principalmente com capacitores de baixa tensão em gabinetes de compensação de capacitores de baixa tensão. Sua implantação é fundamental para alcançar o controle harmônico, melhorar os fatores de potência e elevar a qualidade geral da energia nas redes elétricas.


Capacitor avaliado:	0,35kvar 0,7kvar 1.05kvar 1.4kvar 1.75kvar 2.1kvar 2.45kvar 2.8kvar 3.15kvar 3.5kvar 4.2kvar 4,9kvar 5.6kvar 6,3kvar 7.0kvar
Fase:	Trifásico Monofásico
Tensão nominal:	400V 690V
Status de disponibilidade:



Inquérito

Modelo:
Cksg
Marca do Produto:
Giantele
Tensão nominal:
400V/690V
Freqüência classificada:
50Hz/60Hz
Corrente classificada:
1A a 1500A
MOQ.:
1pcs
Capacidade classificada:
0,35-7,0kvar
Verificação de conformidade:
PVOC/SONCAPISABS/COC/COI/CRCC/GCC
Padrão:
CEI 61558-2-20
Tipo:
Tipo seco
Fase:
Três/single

Visão geral

O reator dessintonizado fornece proteção essencial para seus bancos de capacitores em redes industriais. Este robusto reator de correção do fator de potência filtra correntes perigosas e mantém a eficiência máxima do equipamento. Você precisa deste componente porque evita o superaquecimento e prolonga a vida útil dos seus capacitores. Ele proporciona uma melhoria significativa na qualidade da energia para que suas instalações evitem tempos de inatividade dispendiosos ou falhas repentinas.

Principais indicadores técnicos

Pode ser usado em 0,4kV, 0,45kv, 0,48kv, 0,525kv, 0,66kv, 0,69kv, 1,14kv;
Tipos de taxa de reatância: 1%, 4,5%, 5,6%, 6%, 7%, 12%, 13%, 14%;
Suportar o nível de tensão: 3kV/min, nível de isolamento: nível B, F, H, ruído <50dB, capacidade de sobrecarga <1,35 vezes operação contínua;

Recursos do produto

Proteção Harmônica Avançada: Este reator de supressão de harmônicas bloqueia correntes de alta frequência e protege seus capacitores contra danos térmicos.
Melhoria da estabilidade dinâmica: A unidade fortalece a estabilidade do sistema elétrico para que os componentes eletrônicos sensíveis permaneçam protegidos contra flutuações da rede
Tecnologia de Prevenção de Ressonância :Nosso design evita ressonância harmônica, mas mantém alta eficiência em ambientes industriais pesados
Desempenho otimizado do filtro: A integração desta unidade em seu circuito de filtro desafinado garante energia limpa e reduz significativamente a distorção de tensão
Gerenciamento de energia de alta eficiência : você pode obter uma correção superior do fator de potência de baixa tensão porque nossos núcleos de aço silício de baixa perda minimizam o desperdício de energia
Operação de baixo ruído: O núcleo de ferro usa aço silício premium e passa por tratamento especializado para manter o ruído abaixo de 50 decibéis.
Construção durável da bobina: Enrolamos bobinas com fio isolado de alta qualidade e aplicamos envernizamento a vácuo para garantir confiabilidade a longo prazo.

em um:

sob um:

Reator desafinado circuito de filtro desafinado reator de correção de fator de potência correção do fator de potência de baixa tensão Melhoria da qualidade de energia estabilidade do sistema elétrico reator de supressão harmônica ressonância harmônica Reator de baixa tensão Reator de núcleo de ferro tipo seco

produtos relacionados

Capacitor de potência Capacitor de correção de fator de potência

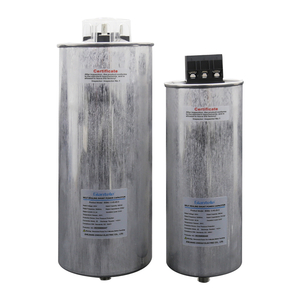

Capacitor de correção de fator de potência cilíndrico trifásico

Capacitor de derivação de baixa tensão do tipo seco de BSMJ

BSMJ Capacitor de filtro do capacitor de energia de baixa tensão

Filtro Harmônico Ativo Painel de Filtro de Potência Ativo

Modelo de reator	Capacidade do capacitor correspondente (KVAR)	Capacidade do reator	Indutância (MH)	Classe de isolamento	Dimensões dwh (mm)	Tamanho da instalação (mm)
CKSG-0.35/0,45-7%	5	0.35	9.0	F 、 h	170100160	150*60
CKSG-0.7/0,45-7%	10	0.7	4.5	F 、 h	175110160	150*70
CKSG-1.05/0,45-7%	15	1.05	3.0	F 、 h	175145160	150*80
CKSG-1.4/0,45-7%	20	1.4	2.3	F 、 h	200155185	170*80
CKSG-1.75/0,45-7%	25	1.75	1.8	F 、 h	240165210	200*90
CKSG-2.1/0,45-7%	30	2.1	1.5	F 、 h	240170210	200*95
CKSG-2.45/0,45-7%	35	2.45	1.3	F 、 h	240175210	200*100
CKSG-2.8/0,45-7%	40	2.8	1.1	F 、 h	240180210	210*105
CKSG-3.15/0,45-7%	45	3.15	1.0	F 、 h	240190210	200*110
CKSG-3.5/0,45-7%	50	3.5	0.9	F 、 h	250190210	210*110
CKSG-4.2/0,45-7%	60	4.2	0.75	F 、 h	250190250	210*120
CKSG-1.4/0,525-14%	10	1.4	12.3	F 、 h	200120190	170*80
CKSG-2.1/0,525-14%	15	2.1	8.2	F 、 h	240165210	200*95
CKSG-2.8/0,525-14%	20	2.8	6.1	F 、 h	240175210	200*105
CKSG-3.5/0,525-14%	25	3.5	4.9	F 、 h	240185240	200*110
CKSG-4.2/0,525-14%	30	4.2	4.1	F 、 h	250185250	210*110
CKSG-5.6/0,525-14%	40	5.6	3.1	F 、 h	250190265	210*115
CKSG-7.0/0,525-14%	50	7.0	2.5	F 、 h	310200285	260*120

Modelo de reator	Capacidade do capacitor correspondente (KVAR)	Capacidade do reator (KVAR)	Indutância (MH)	Dimensões dwh (mm)	Tamanho da instalação (mm)
CKDG-0,35/0,25-7%	5	0.35	2.8	135155140	95 × 105.4- φ 8
CKDG-0.525/0,25-7%	7.5	0.525	1.9	135165155	95 × 105.4- φ 8
CKDG-0.7/0,25-7%	10	0.7	1.4	170175160	120 × 115.4- φ 8
CKDG-1.05/0,25-7%	15	1.05	0.93	170195180	120 × 135.4- φ 8
CKDG-1.4/0,25-7%	20	1.4	0.7	155195210	105 × 135.4- φ 8
CKDG-1,75/0,25-7%	25	1.75	0.56	155205210	105 × 145. 4- φ 8
