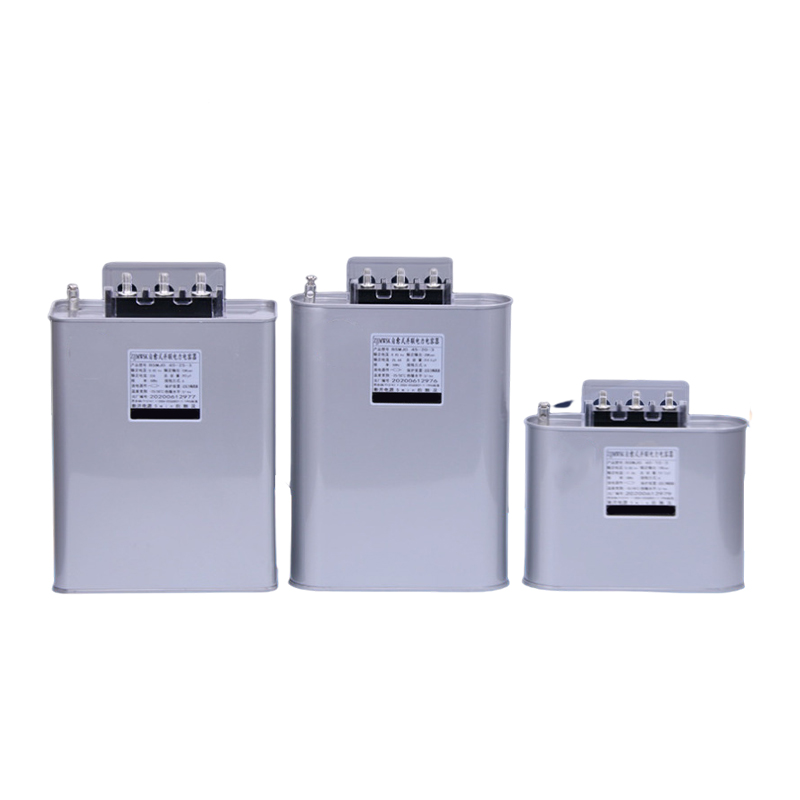

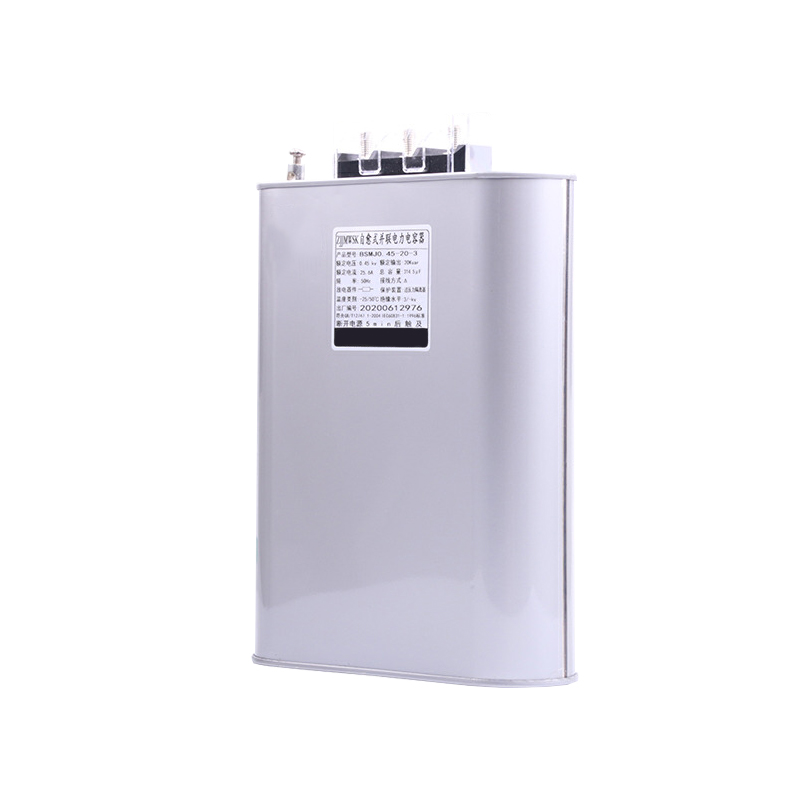

Capacitor de potência Capacitor de correção de fator de potência

O capacitor shunt de baixa tensão com autocura é adequado para sistema de energia de 50 Hz ou 60 Hz, usando filme metalizado de polipropileno como material médio, excelente desempenho de autocura, resistência de autodescarga integrada e dispositivo de segurança, pode ser desconectado oportunamente da fonte de alimentação para garantir a segurança, usado principalmente para melhorar o fator de potência, reduzir a perda de energia reativa, melhorar a qualidade da tensão.


Tensão nominal:	230V 400V 690V
Capacitor avaliado:	5 Kvar 10 Kvar 15 Kvar 20 Kvar 25 Kvar 30 Kvar 40 Kvar 50 Kvar
Status de disponibilidade:



Inquérito

Modelo:
BSMJ
Marca do Produto:
Giantele
Código Do Produto:
ZG100021
Tensão nominal:
230V/400V/690V
Freqüência classificada:
50Hz/60Hz
Capacidade classificada:
5、10、15、20、25、30、40、50KVAR
Verificação de conformidade:
PVOC/SONCAPISABS/COC/COI/CRCC/GCC
Padrão:
CEI 60831-1
Tipo:
Tipo seco
Fase:
3 Fase

Visão geral

O capacitor de potência foi projetado para sistemas de energia CA de 50 Hz/60 Hz. Melhora a estabilidade da rede, reduz o desperdício de energia e garante um bom funcionamento para utilizadores industriais e comerciais. Esta unidade fornece compensação confiável de energia reativa para melhorar a eficiência geral de energia e reduzir perdas desnecessárias de energia reativa. Ele está em conformidade com os rígidos padrões IEC60831-1:2002, proporcionando desempenho consistente e seguro em diversas aplicações de baixa tensão. Seu design compacto e estrutura durável também facilitam a instalação e a manutenção para uso a longo prazo.

Condições Operacionais

A temperatura ambiente varia de -25°C a +50°C para operação estável.
A umidade relativa é ≤50% a 40°C e ≤90% a 20°C.
A altitude não deve exceder 2.000 m com boas condições de ventilação.
Evite gases nocivos, poeira condutiva e vibrações mecânicas severas.

Recursos do produto

Compatibilidade de baixa tensão:

Este capacitor de potência de baixa tensão opera com segurança abaixo da tensão nominal de 1kV para redes de baixa tensão.

Otimização do fator de potência :

Ele oferece correção eficiente do fator de potência (PFC) para reduzir os custos de energia e melhorar a qualidade da tensão.

Filme Importado Premium:

O filme de polipropileno importado garante tamanho pequeno, baixa perda e desempenho confiável a longo prazo.

Forte adaptabilidade ambiental:

Ele suporta facilmente altas temperaturas e flutuações significativas de tensão.

Vedação e fiação seguras:

Novos equipamentos de vedação e terminais exclusivos garantem conexões seguras e convenientes.

Invólucro anticorrosivo durável:

A carcaça de metal anticorrosão é resistente, elegante e não requer pintura extra.

Parâmetros técnicos do equipamento principal

NÃO.	Especificações	Tensão nominal KV	Capacidade nominal Kvar	Frequência nominal Hz	Capacidade nominal HF	Corrente classificada a	Altura da concha	Desenho No.
1	BSMJ0.4-5-3	0.4	5	50	99.5	7.2	115	A
2	BSMJ0.4-10-3	0.4	10	50	199	14.4	125	A
3	BSMJ0.4-15-3	0.4	15	50	298.5	21.6	180	A
4	BSMJ0.4-20-3	0.4	20	50	398	28.8	210	A
5	BSMJ0.4-25-3	0.4	25	50	497.5	36	240	A
6	BSMJ0.4-30-3	0.4	30	50	597	43.2	210	B
7	BSMJ0.4-40-3	0.4	40	50	796	57.6	250	B
8	BSMJ0.4-50-3	0.4	50	50	995	72	300	B
9	BSMJ0.45-5-3	0.45	5	50	78.65	6.4	115	A
10	BSMJ0.45-10-3	0.45	10	50	157.3	12.8	125	A
11	BSMJ0.45-15-3	0.45	15	50	235.95	19.2	180	A
12	BSMJ0.45-20-3	0.45	20	50	314.6	25.6	210	A
13	BSMJ0.45-25-3	0.45	25	50	393.25	32	240	A
14	BSMJ0.45-30-3	0.45	30	50	471.9	38.4	210	B
15	BSMJ0.45-40-3	0.45	40	50	629.2	51.3	250	B
16	BSMJ0.45-50-3	0.45	50	50	786.5	64	300	B
17	BSMJ0.48-5-3	0.48	5	50	69.1	6	125	A
18	BSMJ0.48-10-3	0.48	10	50	138.2	12	125	A
19	BSMJ0.48-15-3	0.48	15	50	207.3	18	210	A
20	BSMJ0.48-20-3	0.48	20	50	276.4	24	210	A
21	BSMJ0.48-25-3	0.48	25	50	345.5	30	210	B
22	BSMJ0.48-30-3	0.48	30	50	414.6	36	250	B
23	BSMJ0.48-40-3	0.48	40	50	552.8	48	300	B
24	BSMJ0.48-50-3	0.48	50	50	691	60	300	B
25	BSMJ0.525-5-3	0.525	5	50	57.7	5.5	115	A
26	BSMJ0.525-10-3	0.525	10	50	115.5	11	125	A
27	BSMJ0.525-15-3	0.525	15	50	173.3	16.5	180	A
28	BSMJ0.525-20-3	0.525	20	50	231	22	210	A
29	BSMJ0.525-25-3	0.525	25	50	288.9	27.5	210	B
30	BSMJ0.525-30-3	0.525	30	50	346.6	33	210	B
31	BSMJ0.525-40-3	0.525	40	50	462.2	44	250	B
32	BSMJ0.525-50-3	0.525	50	50	577.7	55	300	B
33	BSMJ0.69-20-3	0.69	20	50	134	16.7	240	A
34	BSMJ0.69-30-3	0.69	30	50	200.7	25.1	250	B
35	BSMJ0.25-5-3YN	0.25	5	50	254.5	6.7	115	A
36	BSMJ025-10-3YN	0.25	10	50	509	13.3	180	A
37	BSMJ025-15-3YN	0.25	15	50	763.5	20	240	A
38	BSMJ0.25-20-3YN	0.25	20	50	1018	26.7	210	B
39	BSMJ0.25-25-3YN	0.25	25	50	1275	33.3	250	B
40	BSMJ0.25-30-3YN	0.25	30	50	1527	40	300	B
