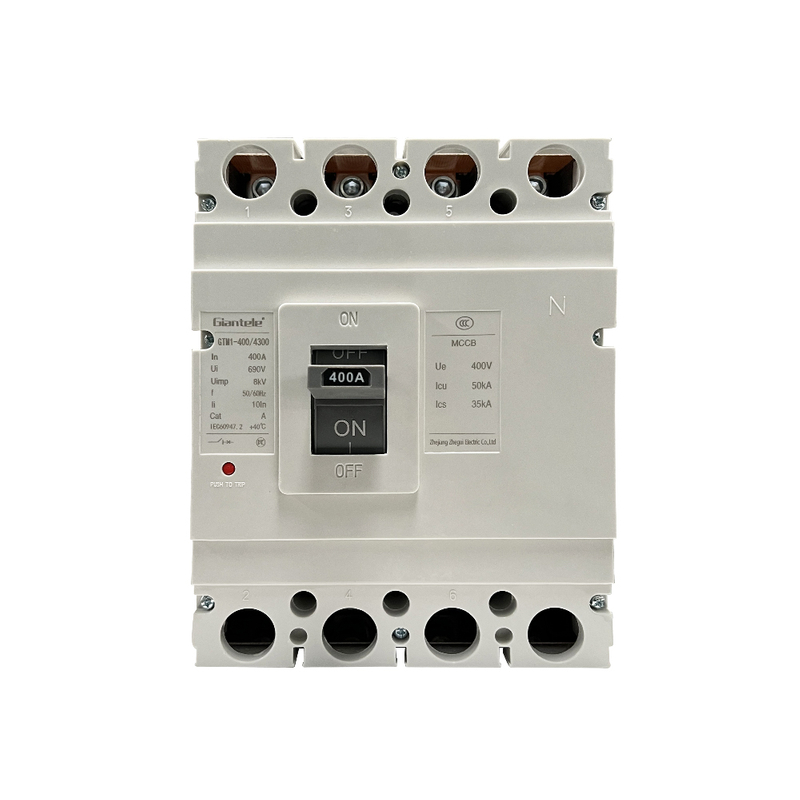

Disjuntor em caixa moldada GTM1

O disjuntor em caixa moldada GTM1 (MCCB) representa o auge da tecnologia de proteção elétrica projetada para sistemas de distribuição de baixa tensão. Projetado para cortar rapidamente correntes anormais, protege contra sobrecargas e curtos-circuitos, protegendo assim as infraestruturas elétricas. Envolto em plástico robusto e equipado com um mecanismo de interrupção de circuito de última geração, o MCCB GTM1 se dedica a oferecer segurança incomparável.

Quantidade:
Corrente classificada:	63A 630A 1250A
Fase:	3
Status de disponibilidade:





Inquérito Adicionar a cesta

Modelo:
GTM1
Marca do Produto:
Giantele
Tensão nominal:
400 V
Corrente classificada:
6-1600A
MOQ.:
1 unidade
Fase:
3/4

Visão geral

Recursos do produto

Capacidade excepcional de interrupção: Com a capacidade de lidar rapidamente com correntes de curto-circuito significativas, actua rapidamente para desligar circuitos, evitando potenciais incêndios eléctricos e protegendo o equipamento contra danos.
Sensibilidade de precisão: Com capacidades superiores de detecção de sobrecargas e curtos-circuitos, identifica prontamente irregularidades na corrente, reduzindo significativamente a probabilidade de acidentes eléctricos.
Operação amigável: Projetado pensando no usuário, oferece modos de operação manuais e automáticos, proporcionando adaptabilidade e facilidade de uso para atender diversas necessidades.
Configuração Modular: Seu design modular agiliza o processo de personalização, permitindo fácil seleção e disposição com base em requisitos específicos do circuito, facilitando assim a instalação e manutenção sem esforço.
Construído para durar: Construído com materiais premium e técnicas de ponta, promete desempenho consistente e confiável, mesmo sob condições adversas.
Sustentabilidade em mente: Ao incorporar materiais ecológicos na sua produção, não só garante a segurança, mas também se alinha aos padrões contemporâneos de conservação ambiental.
Aplicações versáteis: Compatível com uma variedade de especificações de tensão e corrente, ele atende a diversas aplicações, desde residências e centros comerciais até locais industriais, oferecendo proteção elétrica constante.

Dados Técnicos

Tipo	Corrente nominal (A)	Pólo	Taxa de tensão isolante (V)	Tensão operacional nominal (V)	Distância do arco (mm)	Capacidade máxima de interrupção de curto-circuito (kA)	Capacidade de interrupção de curto-circuito de serviço (kA)	Operação desempenho		Categoria de utilização
								Carregar	Descarregar
GTM1-63L	(6),10,16,20, 25,32,40,50,63	3,4	500 V	400V	0	25	18	1500	8500	A
GTM1-63M					0	50	35
GTM1-125L	(10),16,20,25, 32,40,50,63 80.100.125		800 V		0(≤50)	35	22
GTM1-125M					0(≤50)	50	35
GTM1-250L	100.125.160, 180.200.225				≤50	35	22	1000	7000
GTM1-250M					≤50	50	35
GTM1-400L	225.250.315, 350.400				≤50	50	35	1000	4000
GTM1-400M					≤100	65	42
GTM1-630L	400 500 600				≤100	50	35
GTM1-630M					≤100	65	42
GTM1-800M	630.700.800				≤100	75	50
GTM1-1250M	1.000.1250				≤100 ≤100	100 150	65 80
GTM1-1600M	1600

Nota: 6A sem proteção térmica

O pólo N do disjuntor de quatro pólos está localizado no lado direito do produto e tem quatro tipos:

Tipo A: Sem disparo de corrente no pólo N que faz o tempo todo, não fechando e abrindo com os outros três pólos.

Tipo B: Sem disparo de corrente no pólo N que fecha e abre com os demais pólos.

Tipo C: Com disparo de corrente que fecha e abre com os outros três pólos.

Tipo D: Com desbloqueio de corrente que faz com que o tempo todo não feche e abra com os outros três pólos.

Característica de Proteção

O disparador termodinâmico de um disjuntor fornece a característica de temporização inversa, enquanto o disparador magnético é de operação instantânea conforme mostrado na tabela 2 (disjuntor de distribuição) e tabela 3 (disjuntor de proteção do motor).

Corrente nominal de liberação (A)	Liberação termodinâmica (temperatura ambiente terra +40°℃ marinho +45°C)		Corrente operacional da liberação magnética (A)
Corrente nominal de liberação (A)	1,05 pol. (estado frio) Tempo inoperante(h)	1,30In (estado de calor) Tempo operacional (h)	Corrente operacional da liberação magnética (A)
10 ≤In ≤ 63	≥1	<1	10In ±20%
63 ≤In ≤ 100	>2	<2	10In ±20%
100 ≤In ≤ 800	≥2	<2	5Em ±20% 10In ±20%

Corrente nominal de liberação (A)	Liberação termodinâmica (temperatura ambiente terra +40°℃ marinho +45°C)				Corrente operacional da liberação magnética (A)
	1,0ln (estado frio) tempo sem viagem (h)	Tempo de viagem de 1,20ln (estado de calor) (h)	Tempo de viagem de 1,50ln (estado de calor) (m)	7.2 Tempo(s) de viagem em (estado frio)
10 ≤In ≤ 250	≥2	<2	≤4	4	12In ±20%
250 ≤In ≤ 630			≤8	6

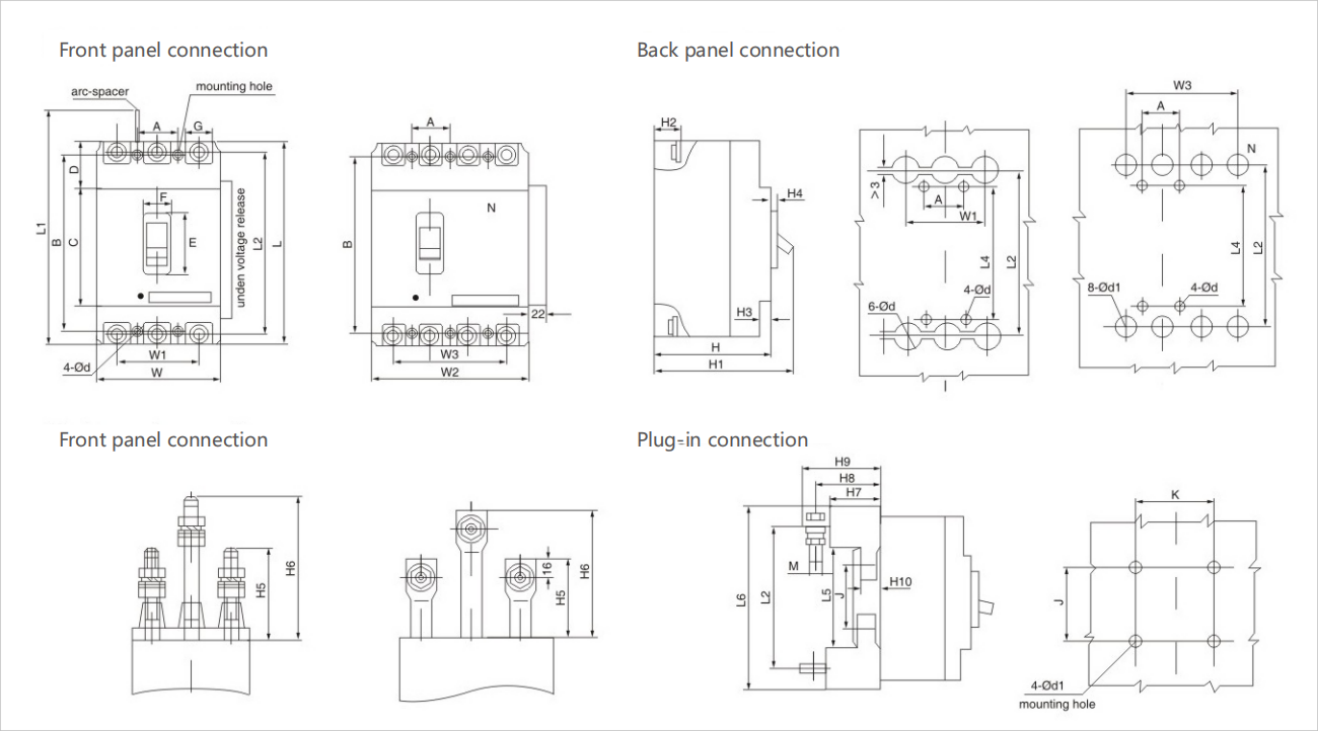

Dimensões de contorno e instalação (mm)

Tipo	Dimensões do contorno (mm)																																Dimensões de instalação
	Conexão do painel frontal																	Conexão do painel traseiro					Conexão plug-in										Dimensões de instalação
	W	W1	L	L1	L2	H	H1	H2	H3	H4	C	D	E	F	G	W2	W3	L4	H5	H6	ØD	ØD1	L5	L6	H7	H8	H9	H10	J	K	Ød1	M	A	B	Ød
GTM1-63L	76	50	135	170	117	74	92	20	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							60.7				25	117	3.5
GTM1-63M	76	50	135	170	117	82	98.5	28	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							62				25	117	3.5
GTM1-100L	92	60	150	185	132	68	86	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-100M	92	60	150	185	132	86	104	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-250L	107	70	165	215	144	86	110	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-250M	107	70	165	215	144	103	127	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-400L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-400M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-800M	210	140	280	380	243	106	145	33	30	128									128														70	243	7.2
GTM1-1250M	210	140	393			200
GTM1-1600M	210	140	393			200

em um:

sob um:

DC Mccb Disjuntor MCCB Disjuntor em caixa moldada Disjuntor elétrico Mccb Disjuntor em caixa moldada AC interna MCCB capacidade de quebra alta magnética Mccb magnético do interruptor da caixa do molde de 3p 200a Disjuntor em caixa moldada de baixa tensão Mccb Função de proteção do motor Disjuntor de baixa tensão distribuição elétrica à prova d'água

produtos relacionados

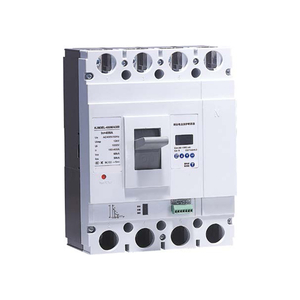

Disjuntor em caixa moldada série M1 2P 3P 4P
