| Corrente classificada: | |
|---|---|
| Fase: | |
Gtm3e
Giantele
380V, 400V, 440V
16-800A
1pcs
3/4
Visão geral

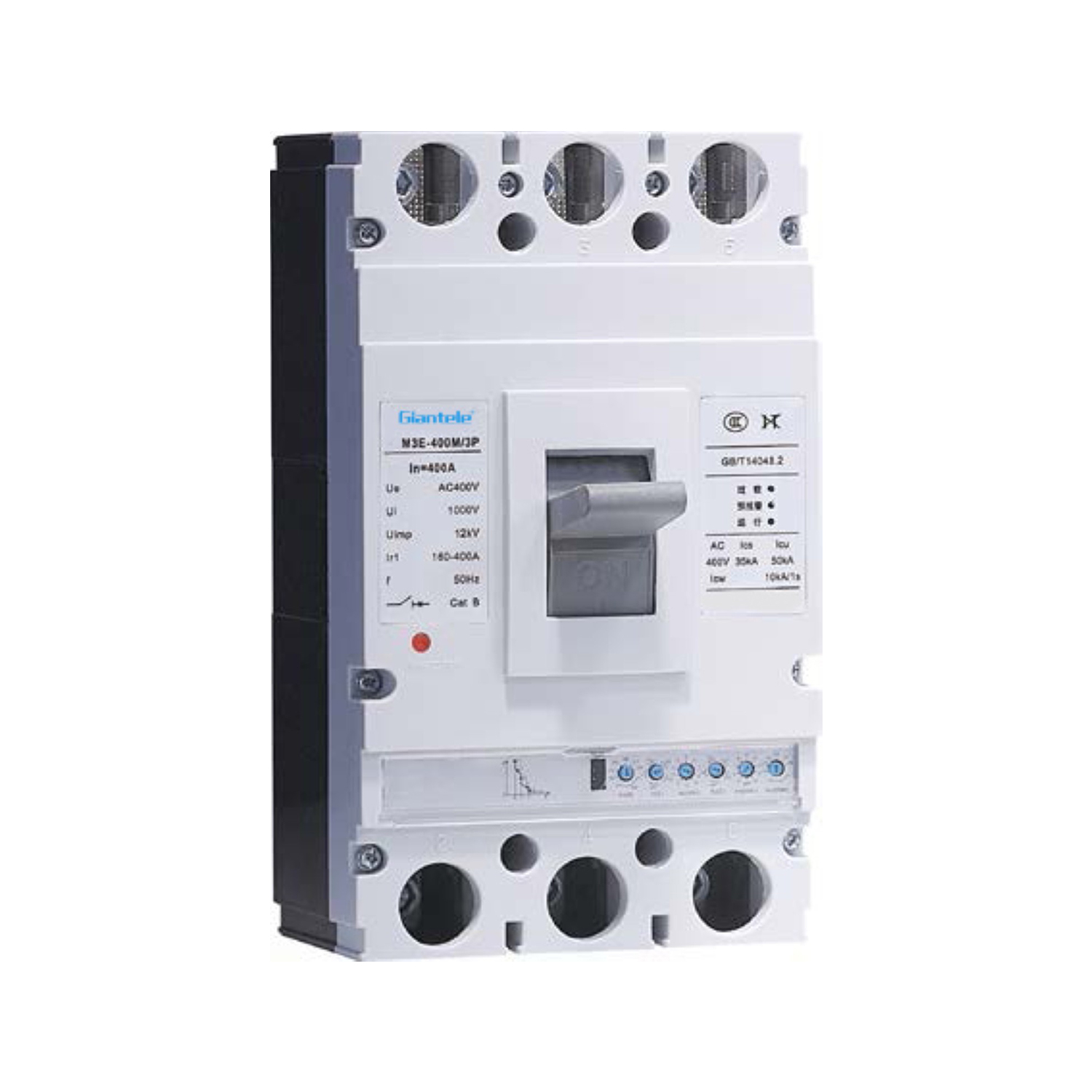

Disjuntor de corrente residual da caixa moldada (a seguir denominada disjuntor operado por corrente residual) é adequada para CA 50Hz, tensão nominal de até 400V, em circuitos com corrente nominal de 16a a 800a. Sua principal função é fornecer proteção indireta em contato contra choque elétrico fatal ao pessoal. Os disjuntores operados por corrente residual com corrente de operação residual nominal não excedendo 30MA também pode servir como proteção suplementar para contato direto quando outras medidas de proteção falharem, mas não podem ser usadas como a única proteção de contato direto. Enquanto isso, também pode ser usado para evitar incêndios elétricos causados por correntes de falha de contato. Também pode ser usado para proteger os circuitos contra sobrecarga e curto -circuito e como troca de circuitos pouco frequentes.
Recursos do produto
Com proteção de três estágios (LSI) com corrente de atuação ajustável e tempo, operação auto-alimentada: fornece proteção ajustável de longa data (L), curto (s) e instantânea (i) com configurações de corrente e tempo configuráveis , alimentadas por sua própria fonte.
Os usuários podem definir e ajustar a unidade de viagem de acordo com os requisitos atuais de carga: permite que os usuários configurem as configurações da unidade de viagem com base em demandas atuais de carga específicas.
Com indicação pré-alarm e indicação de sobrecarga: equipado com uma função de aviso pré-alarm e uma clara indicação de sobrecarga.
Apresenta um modo de proteção contra incêndio em que a sobrecarga aciona o alarme apenas sem tropeçar: inclui uma função dedicada para aplicativos de serviço de bombeiros, onde as condições de sobrecarga ativam um alarme apenas sem fazer com que o disjuntor tropeça.
Um testador dedicado portátil é fornecido para a conveniência do usuário na detecção de parâmetros do disjuntor: vem com um testador portátil e especializado para facilitar a verificação e verificação fácil dos parâmetros do disjuntor para os usuários.
Ambiente de trabalho aplicável e condições de instalação:
A altitude do local de instalação não deve exceder 2.000 m.
A temperatura do ar ambiente não deve exceder +40 ° C e não deve ser inferior a -5 ° C, com um valor médio de 24 horas não superior a 35 ° C (a menos que especificado de outra forma em ordens especiais).
A umidade relativa do ar no local de instalação não deve exceder 50% na temperatura máxima de +40 ° C. Em temperaturas mais baixas, uma umidade relativa mais alta é permitida, por exemplo, até 90% a 20 ° C. Medidas especiais devem ser tomadas contra condensação ocasional devido a variações de temperatura.
Para disjuntores tropicalizados, a umidade relativa do ar não deve exceder 95% a ± 25 ° C.
Poluição: Nível 3.
A categoria de instalação do circuito principal do disjuntor é a categoria III, enquanto os circuitos auxiliares e de controle não conectados ao circuito principal são a categoria II.
Os disjuntores tropicalizados devem suportar os efeitos da umidade, névoa de sal e mofo.
O disjuntor deve ser instalado em locais livres de riscos de explosão, poeira condutiva e condições que podem corroer os metais ou causar danos ao isolamento.
Deve ser instalado em locais sem exposição à chuva ou neve.
O disjuntor deve ser instalado de acordo com o manual de instruções do produto.
