Disjuntor inteligente à prova d'água de pólo telegráfico de 33kV a vácuo do fabricante chinês

Tensão nominal:	12kV 24kV 40,5kV Personalizado
Corrente classificada:	630A 1250A 1600A 2000A 2500A 3150A Personalizado
Freqüência classificada:	50Hz 60Hz
Status de disponibilidade:

Quantidade:




Inquérito Adicionar a cesta

Visão geral

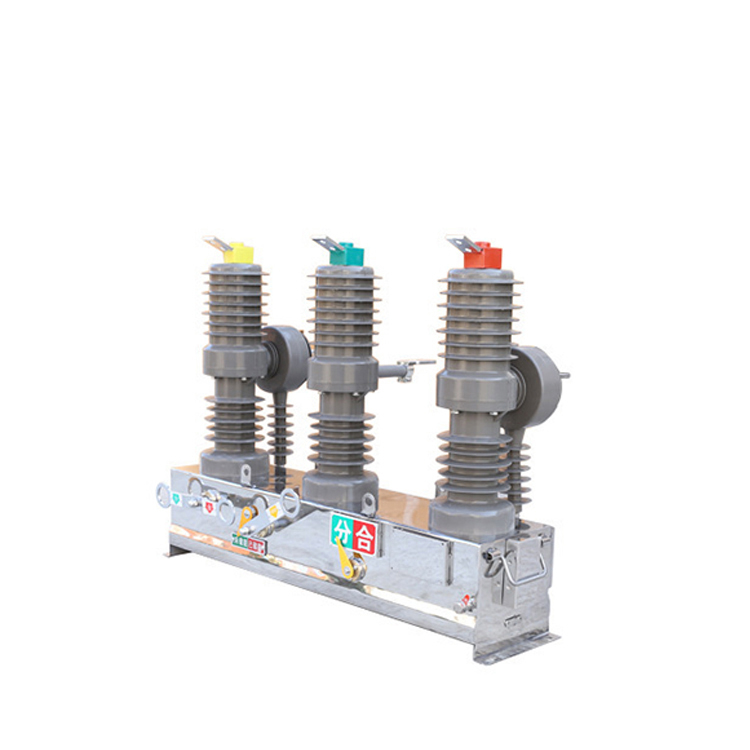

O disjuntor externo a vácuo de alta tensão ZW32-12 (doravante denominado disjuntor) é um equipamento de distribuição externa com tensão nominal de 12kV e CA trifásica de 50Hz. É usado principalmente para abrir e fechar corrente de carga, corrente de sobrecarga e corrente de curto-circuito no sistema de energia. É adequado para a proteção e controle no sistema de distribuição de energia de subestações e empreendimentos industriais e de mineração, bem como nos locais onde a rede elétrica rural é frequentemente operada. O disjuntor tem características de pequeno volume, leve, anticondensação, manutenção gratuita e assim por diante. Ele pode se adaptar às condições climáticas adversas e ambientes sujos.

O1CN01i2IluX2LTu8G5JZsK_!!3269959694-0-cib (1)

Condições de trabalho

1. A temperatura ambiente: limite superior +40C. linit inferior-30℃

2. Altitude de 2.000 metros

3. Pressão do vento: não superior a 700Pa (correspondendo à velocidade do vento 34m/s)

4. Intensidade do terremoto: não exceda 8 graus

5. Grau de poluição: classe I

6. Temperatura máxima diária: menos de 25℃.

Tipos de significado

Z	W	32	-	12	( )	/	( )	-	( )
Vácuo circuito disjuntor	Condições de uso: ar livre	Projeto código	-	Avaliado tensão (kV)	Instalação G de exterior isolando trocar	/	Avaliado atual (UM)	-	Classificado como curto circuito quebra corrente (kA)

Detalhes do vácuo Tuoe

O grande tubo de vácuo usado no disjuntor zhegui é duas vezes maior que o tubo de vácuo comum, o isolamento externo é resistente à corrosão e ao desgaste, e tem o características de grande capacidade de interrupção, longa vida útil de contato e muitos tempos de interrupção permitidos

c35aef390415b094a2660692afea12e

Descrição do produto

Cada tubo de vácuo terá um número de fábrica. Depois que o tubo de vácuo for produzido e armazenado por 8 a 12 meses, ele será testado se há vazamento de ar e se a resistência à pressão passa pelo mercado. A maioria dos fabricantes vende-o agora e não realizará testes secundários

O tubo de vácuo usado no disjuntor a vácuo zhegui foi testado pela segunda vez, e a terceira vez será testado após a instalação do disjuntor a vácuo, para que você possa comprá-lo com facilidade

Detalhes do vácuo Tuoe

Todos os transformadores deste produto são feitos de cobre vermelho puro, enquanto os comuns são feitos de alumínio revestido de cobre. O uso direto de cobre-cladalumínio é fácil de causar grandes riscos potenciais à segurança

c682087ae313b95ae3543989fe10861

Faca isolante de cobre

Os componentes utilizados no disjuntor a vácuo são feitos de materiais reais. A espessura da faca de isolamento chega a 2,8 mm. A faca de isolamento comum tem apenas 2,0 mm. Até mesmo vários manípulos de operação são feitos de materiais de alta qualidade

Contatos internos e onule de cobre

Materiais reais Não tenho medo de teste

O interior é totalmente cobre vermelho e a camada externa é estanhada

Contato de saída do disjuntor Contato de entrada do disjuntor

Mecanismo de operação de controle inteligente

Verdadeiro ousadia de mostrar à agência que a navegação escolhe estritamente o novo genuíno se recusou a renovar

DESCRIÇÃO DO TAMANHO DO PRODUTO

DESCRIÇÃO DA ESTRUTURA DO PRODUTO

1. Terminal de saída superior 11. Alça de operação

2. Disjuntor 12. Quadro de isolamento

3. Anel de elevação 13. Isolador

4. Placa de identificação 14. Terminal de entrada inferior

5. Placa de abertura e fechamento 15. Lâmina de isolamento

6. Alça operacional de armazenamento de energia 16. Haste de tração isolada

7. Placa de armazenamento de energia 17. Transformador de corrente

8. Manopla de operação de abertura e fechamento 18. Transformador de tensão

9. Eixo de intertravamento 19. Controlador

10. Caixa 20. Plug-in de aviação

Principais parâmetros técnicos

Item		Unidade	Parâmetro
Tensão, parâmetros atuais
Tensão nominal		kV	12
Tensão suportável de frequência de energia nominal de curto período (1min)		kV	42
Tensão nominal suportável ao impulso atmosférico (pico)		kV	75
Frequência nominal		Hz	50/60
Corrente nominal		A	630	1250
Corrente nominal de interrupção de curto-circuito		ka	20
Corrente suportável nominal de curta duração (RMS)		ka	20
Corrente suportável de pico nominal		ka	50
Corrente nominal de fechamento de curto-circuito		ka	50
Corrente nominal de interrupção de banco de capacitores simples/consecutivos		A	630/400
Duração nominal da corrente de curto-circuito		S	4
Tempos nominais de interrupção da corrente de curto-circuito		vezes	50
O circuito principal resista nee		μΩ	≤80(140)
Tensão operacional nominal			≌220
Vida mecânica		vezes	10000
O regulador de sobrecorrente		A	l~10
Corrente de quebra rápida		A	6~20
O tempo de atraso		EM	40-850
Distante de controle remoto		m	>30
Tempo de religamento		vezes	0~3
Sequência operacional nominal			O-0,3s-CO-180s-CO
TC	Razão	A	0/5
	Capacidade	VA	15
A tensão de saída		A	AC220
A capacidade de saída		W	600
O regulador de sobrecorrente		A	l~10
O tempo de atraso		EM	40-850
Distância de controle remoto		m	30
