HXGN

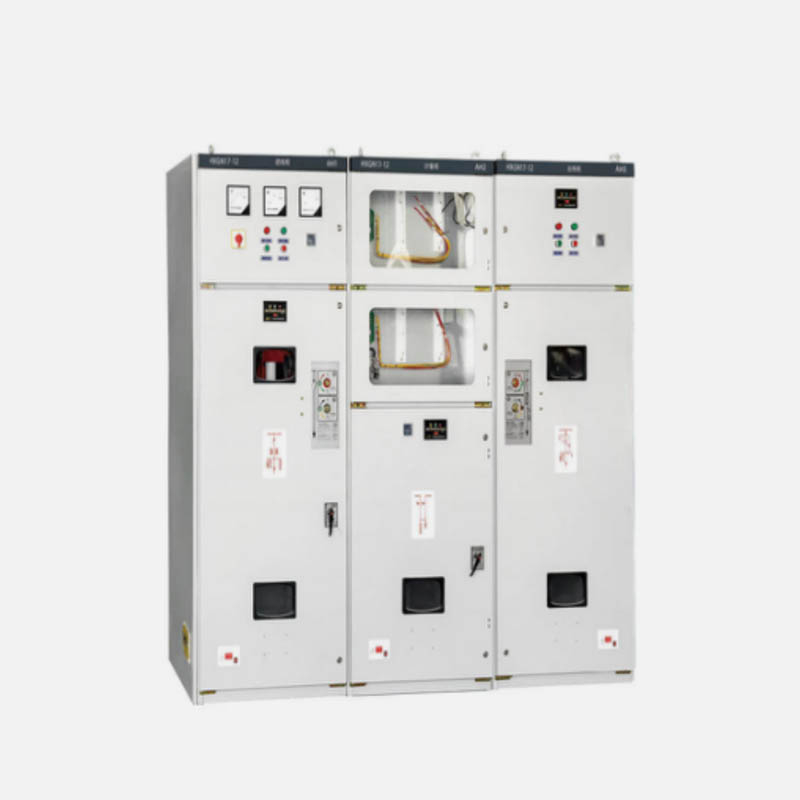

HXGN-12 Fixed Metal Fechado Switchgear (doravante referido como gabinete de grade \"anel \")) é um conversor CA trifásico com tensão nominal de 10kV e potência nominal de 50 / 60Hz.

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Visão geral

Digite hxgno-12 tipo caixa fixa de metal fechada de metal (referido como gabinete de rede de anel) é um conjunto completo de equipamentos elétricos de alta tensão AC com tensão nominal de 12kv para 35kv e frequência nominal de 50Hz. É usado principalmente em rede de anel CA trifásica, rede de distribuição de terminal e equipamento elétrico industrial para receber e distribuir energia elétrica. Também é adequado para carregar na subestação do tipo de caixa.

Conditons de trabalho

1. Temperatura do ambiente 1. Limite superior + 40ºC, limite inferior: -25ºC.

2.A altitude do site de uso não deve exceder 2000m.

Humidade Relativa 3.Air: A média diária não é mais de 95%, a média mensal não é mais de 90%.

4. O ar circundante não é corrosão ou gás combustível, vapor de água e outra poluição óbvia.

5. Nenhuma vibração violenta frequente.

Tipos de significado

H

X

G

N

()

-

12

Zf.

(R)

/

()

-

()

Gabinete de rede de anel

Uma caixa

estacionário

interior

Projete um número de seqüência

Tensão nominal (kv)

Comutador de carga de vácuo

Com um fuset.

Plano

Características do mecanismo de operação

Corrente classificada (a)

em um:

sob um:

Switchgear fechado do metal da tensão média HXGN

produtos relacionados

conteúdo está vazio!

Sr.	Contente		Unidade	Valor
1	Tensão nominal		kv.	12
2	Freqüência classificada		Hz.	50
3	Corrente classificada		A	630
4	Max. corrente classificada de fusível		A	200
5	Corrente de quebra de curto-circuito avaliado		ka.	31.5 (conjuntos de fusíveis)
6	Pico de Pico Rated Corrente		ka.	50
7	Classificado curto-tempo suportar corrente (4s)		ka.	20
8	Corrente nominal de curto-circuito		ka.	50
9	Circuito aterrado	Nomeado Curto TimewitherScurrent (2s)	ka.	20
9	Circuito aterrado	Pico de Pico Rated Corrente	ka.	50
10	Freqüência suportar tensão em lmin	Fase, aterrado	kv.	42
10	Freqüência suportar tensão em lmin	Fratura isolada	kv.	48
11	Impulso de relâmpago suportam tensão (pico)	Fase, aterrado	kv.	75
11	Impulso de relâmpago suportam tensão (pico)	Fratura isolada	kv.	85
12	5% corrente de desligamento de carga de energia		A	31.5
13	Corrente de quebra selada de circuito de distribuição classificada		A	630
14	Corrente de quebra de cabo de cabo classificado		A	10
15	Rated Breaking Transfer Corrente	Comutador de carga	A	1300
15	Rated Breaking Transfer Corrente	Comutador de carga de vácuo	A	3150
16	Vida mecânica	Comutador de carga de vácuo	Vezes	10000
16	Vida mecânica	Interruptor de terra	Vezes	2000
17	Proteger grau		IP.	1p3x.
18	Método de operação		-	Manual / motor

Sr.	Contente		Unidade	Valor
1	Tensão nominal		kv.	12
2	Freqüência classificada		Hz.	50
3	Corrente classificada		A	630
4	Max. corrente classificada de fusível		A	200
5	Corrente de quebra de curto-circuito avaliado		ka.	31.5 (conjuntos de fusíveis)
6	Pico de Pico Rated Corrente		ka.	50
7	Classificado curto-tempo suportar corrente (4s)		ka.	20
8	Corrente nominal de curto-circuito		ka.	50
9	Circuito aterrado	Nomeado Curto TimewitherScurrent (2s)	ka.	20
9	Circuito aterrado	Pico de Pico Rated Corrente	ka.	50
10	Freqüência suportar tensão em lmin	Fase, aterrado	kv.	42
10	Freqüência suportar tensão em lmin	Fratura isolada	kv.	48
11	Impulso de relâmpago suportam tensão (pico)	Fase, aterrado	kv.	75
11	Impulso de relâmpago suportam tensão (pico)	Fratura isolada	kv.	85
12	5% corrente de desligamento de carga de energia		A	31.5
13	Corrente de quebra selada de circuito de distribuição classificada		A	630
14	Corrente de quebra de cabo de cabo classificado		A	10
15	Rated Breaking Transfer Corrente	Comutador de carga	A	1300
15	Rated Breaking Transfer Corrente	Comutador de carga de vácuo	A	3150
16	Vida mecânica	Comutador de carga de vácuo	Vezes	10000
16	Vida mecânica	Interruptor de terra	Vezes	2000
17	Proteger grau		IP.	1p3x.
18	Método de operação		-	Manual / motor
