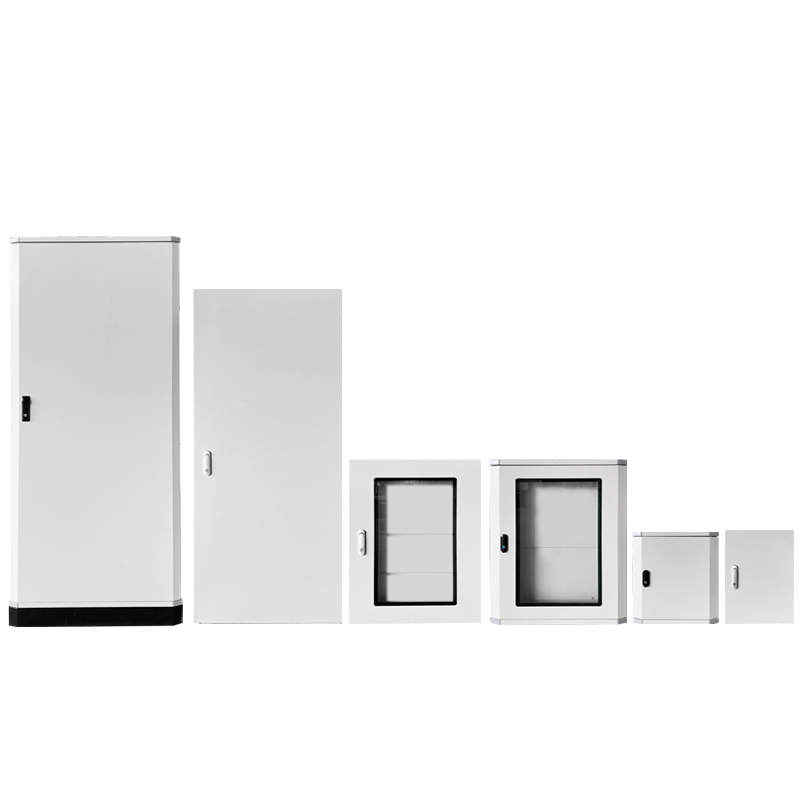

Caixa de distribuição de baixa tensão Prism E Series do fabricante chinês

Visão geral

A caixa de distribuição de baixa tensão da série Prism E é uma solução de alto desempenho projetada para sistemas de distribuição de baixa tensão. É amplamente utilizado nos setores industrial, comercial e residencial, fornecendo uma solução de distribuição segura, confiável e flexível. A caixa de distribuição é fabricada com materiais de alta qualidade e processos de fabricação avançados, garantindo durabilidade e confiabilidade. Seu design modular facilita fácil instalação, manutenção e expansão, tornando-o adequado para diversas necessidades de distribuição de baixa tensão.

Recursos do produto

Desempenho de segurança

Cumpre as normas internacionais (IEC 61439-1/2) para garantir a segurança elétrica.
Equipado com vários dispositivos de proteção, como proteção contra sobrecarga, proteção contra curto-circuito e proteção contra vazamento, garantindo um uso seguro.

Alta confiabilidade

Utiliza materiais de alta qualidade e processos de fabricação avançados para garantir confiabilidade a longo prazo.
A excelente resistência à interferência eletromagnética garante uma operação estável do sistema.

Facilidade de manutenção

Projetado com manutenção conveniente em mente, todos os componentes são facilmente acessíveis e substituíveis.
Fornece diagramas e etiquetas de fiação claros, facilitando a inspeção e manutenção diárias.

Flexibilidade e expansibilidade

O design modular permite que o sistema seja expandido e atualizado conforme necessário.
Suporta vários métodos de instalação, como parede e piso, adaptando-se a diferentes ambientes de instalação.

Gestão Inteligente

Módulos opcionais de monitoramento inteligente permitem monitoramento e gerenciamento remotos.
Suporta coleta e análise de dados, ajudando os usuários a otimizar o gerenciamento de energia e melhorar a eficiência da operação do sistema.

Eficiência Energética e Proteção Ambiental

Fabricado com materiais ecológicos, em conformidade com as diretivas RoHS, reduzindo o impacto ambiental.
O design otimizado melhora a eficiência da utilização de energia, reduzindo o consumo de energia.

Dados Técnicos

Característica elétrica
Corrente nominal máxima In(A)		Instalação aberta				630A/1000A
		Instalação oculta				160
Tensão nominal de isolamento Ui (V AC)		800
Tensão nominal de operação Ue (V CA)		400
Tensão nominal suportável de impulso Uimp (kV)		8
Frequência fn (Hz)		50/60
Corrente suportável nominal máxima de curta duração Icw (kA/1s)		50
Corrente máxima suportável de pico nominal Ipk (kA)		105
Característica mecânica
Entrada de cabo		Superior/inferior
Nível de IP	Instalação aberta	Superior/inferior
	Instalação oculta	30/31/40/41/54
Classe I

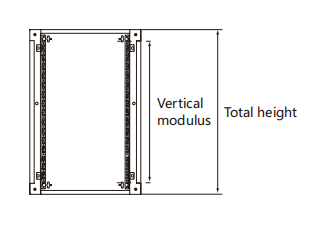

Tamanho (mm)	module	9	13	17	21	25	29	33	36
	Altura aberta	500	700	900	1100	1300	1650	1850	2000
							(incluindo base)
	Profundidade da superfície	236 (porta sólida, porta transparente) /250 (porta aberta) 306							506
	Profundidade oculta	221					NÃO
	Largura	600(IP 30/31/40/41/54),600 300(IP 30/40)							800
Porta do armário	Porta sólida IP30/31/40/41/54	Sim
	Aberto para a porta IP30/31/40/41	Sim					NÃO
	porta transparente IP30/31/40/41/54	Sim							NÃO
Padrão aplicável
Critérios de verificação de projeto		GB/T 7251.1 GB/T 7251,2; IEC61439.1 IEC61439.2
Padrão IP		CEI60529
Padrão de tanque vazio		GB/T20641
Condição ambiental
operação		interior
Altitude mais alta (m)		2000
Temperatura ambiente média (℃)		35
Nível de poluição		3
Outro
Material do gabinete		Chapa de aço laminada a frio
Pulverização de casca		Pulverização eletrostática de resina epóxi em pó
Cor		RAL7035

(1) Para aplicação da solução 1000A, entre em contato com a equipe de suporte técnico autorizado ou com o Departamento de Marketing de equipamentos de baixa tensão.

(2) A altura do gabinete de montagem aberta de 2.000 mm (molde 36) só é aplicável à solução 630A ~ 1000A.
