I. Introdução: Definindo a infraestrutura crítica de energia

O painel de manobra de metal representa um auge do design de segurança e engenharia em sistemas de distribuição de média tensão, normalmente operando em níveis de tensão que variam de 3,3kv a 36kV.

Caracterizada por seu gabinete de metal robusto e arquitetura compartimentada, esse tipo de porta -chaves é projetado especificamente para aplicações que exigem segurança máxima de pessoal, confiabilidade operacional e facilidade de manutenção.

É a pedra angular da distribuição da fonte de alimentação em ambientes em que a falha do sistema ou o tempo de inatividade prolongada traz consequências significativas. Isso faz com que o equipamento de comutação vestido de metal uma solução indispensável para infraestrutura crítica e aplicações industriais exigentes.

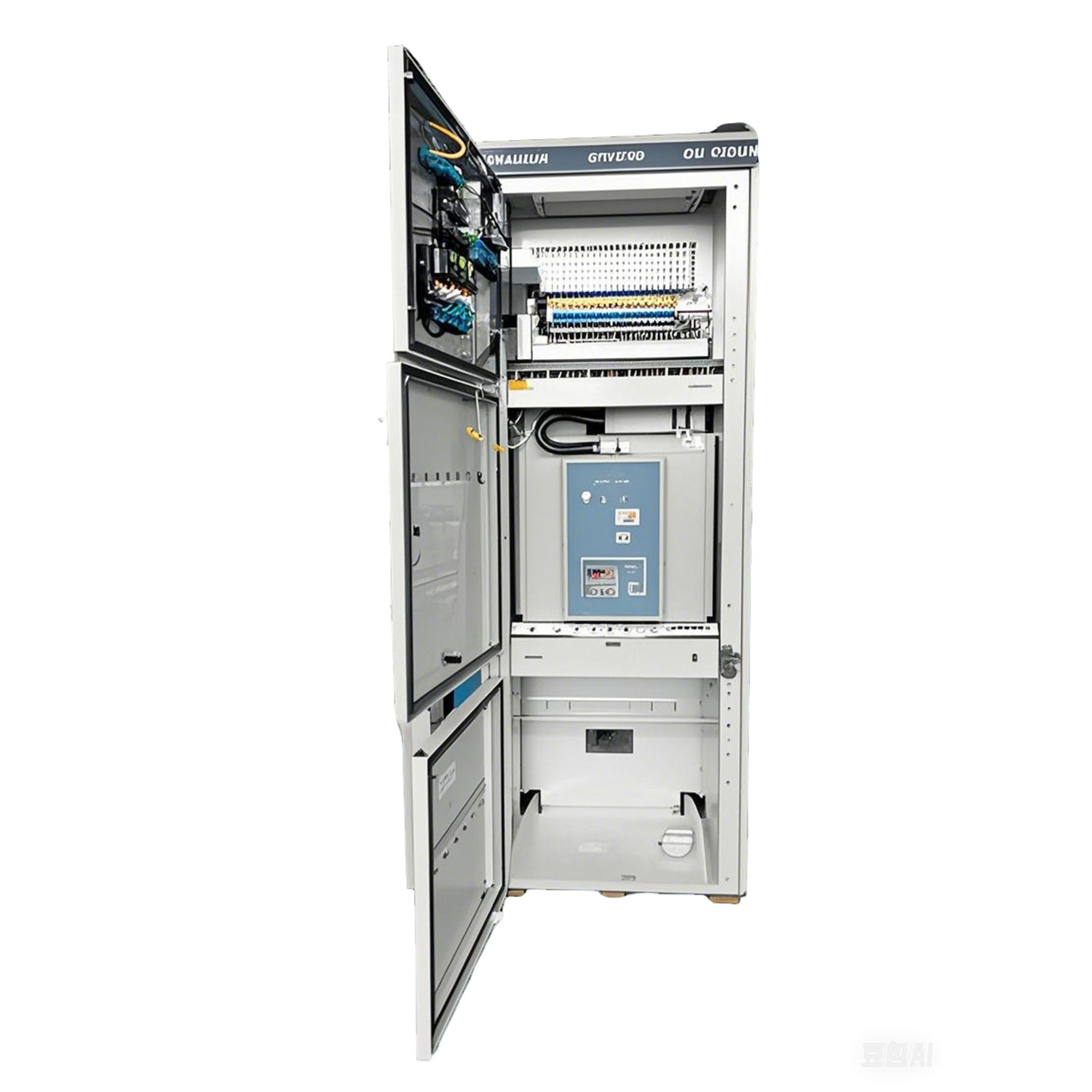

AC Metal InclowedGear

AC Metal InclowedGear

AC Metal InclowedGear

Ii. Principais recursos de design: engenharia para segurança e manutenção

A superioridade do painel de distribuição vestida de metal está em seus princípios fundamentais de design:

1. Compartamentalização rígida:

Os componentes internos são segregados em compartimentos isolados e separados, com barreiras metálicas robustas ou persianas resistentes à chama. Isso normalmente inclui:

• Compartimento do disjuntor

• Compartimento principal do ônibus

• Terminação de cabo / compartimento de conexão primária

• Instrumento de baixa tensão e compartimento de controle ( geralmente integrado dentro do painel elétrico de baixa tensão ** **)

• Compartimento do transformador de tensão

• Esse isolamento impede falhas em uma seção (como um flash de arco) de propagação para outras, protegendo equipamentos e pessoal, um recurso de segurança principal.

2. Design do disjuntor de extração:

O coração do sistema de distribuição , o disjuntor principal, é montado em um caminhão removível. Isso permite funções cruciais:

• Posição de conexão: Totalmente engajado para a operação normal para distribuir eletricidade.

• Posição do teste: parcialmente retirado; Principais primária interruptores de desconexão abertos, mas as conexões de controle secundário mantidas. Permite testes seguros dos circuitos de controle do disjuntor enquanto o barramento principal é energizado.

• Desconectar/retirada Posição: Totalmente removido do alojamento do gabinete de metal para inspeção, manutenção ou substituição sem que a linha inteira de barramento ou switchgem seja desenergizada. Isso minimiza drasticamente o tempo de inatividade.

3. Sistema de aterramento abrangente:

Essencial para os recursos de segurança do pessoal , , a área de manobra vestida de metal incorpora:

• Interruptores de aterramento primário / interruptores de desconexão: pontos de aterramento visíveis em cabos de descarga e seções antes do acesso.

• Aterramento secundário: aterramento eficaz da estrutura e elementos removíveis.

• Ônibus moído: ônibus moído contínuos e de alta capacidade percorrendo a programação.

4. Construção robusta:

• Gabinete: Estrutura e painéis de aço pesados, geralmente apresentando revestimentos resistentes à corrosão, adequados para ambientes industriais.

• Resistência ao arco: Muitos designs estão em conformidade com os rigorosos padrões de resistência do arco (como IEEE C37.20.7 ou IEC 62271-200). Esta engenharia direciona a imensa energia e o plasma de um arco interno para longe do pessoal por meio de dutos controlados ou saídas de alívio de pressão, dispositivos de proteção -chave.

• 'Frente morta ' Design: componentes primários vivos são completamente protegidos, impedindo o contato acidental durante a operação normal, um recurso de segurança fundamental.

Iii. Vantagens: Por que o metal se destaca

Escolher o painel de manobra de metal oferece benefícios significativos em relação a outros tipos de porta-chaves na tensão média:

1. Segurança do pessoal inigualável: compartimentação, seções fundamentáveis, construção resistente ao arco, design de frente morta e dispositivos de proteção integrados combinam-se para fornecer o nível mais alto possível de proteção para o pessoal de operação e manutenção contra choques elétricos e riscos de flash de arco.

2. Confiabilidade e tempo de atividade aprimorados: o gabinete de metal resistente protege equipamentos elétricos internos sensíveis de fatores ambientais (poeira, umidade, flutuações de temperatura) e impacto físico. A segregação também impede falhas de componentes únicos por cascata.

3. Tempo de inatividade operacional reduzido: o recurso de disjuntor de draw-out é fundamental. Os disjuntores com defeito ou mantidos podem ser trocados rapidamente sem desligar toda a seção de distribuição alimentada pelo barramento principal, garantindo a fonte de alimentação contínua . Os testes do disjuntor podem ser realizados enquanto o ônibus permanece ao vivo.

4. Eficiência de manutenção otimizada: O compartimentamento claro permite a manutenção direcionada. Persianas de segurança, posições de teste e pontos de inspeção visual otimizam os procedimentos e aprimoram a segurança durante a manutenção do sistema de distribuição.

5. Valor e flexibilidade de longo prazo: o gabinete e a construção de metal duráveis ​​garantem a longevidade. Além disso, o design muitas vezes modular facilita expansões mais fáceis do sistema ou modificações de solução personalizadas em comparação com projetos fixos e mais antigos.

4. Aplicações críticas: onde o metal é essencial

O painel de manobra de metal é a escolha preferida para aplicações de distribuição de energia crítica e exigente, onde a fonte de alimentação confiável é fundamental, incluindo:

• Powerhouses industriais: fábricas, instalações automotivas, plantas químicas, refinarias, moinhos de celulose e papel, fábricas de aço - principais aplicações industriais.

• Infraestrutura crítica: data centers (para distribuir com segurança eletricidade ), hubs de telecomunicações, hospitais, aeroportos, instalações de tratamento de água, edifícios do governo.

• Geração e distribuição de energia: usinas de energia (convencionais e renováveis), subestações (utilidade e industrial), pontos de interconexão de geração distribuídos.

• Grandes complexos comerciais: arranha-céus, shopping centers, campus universitários-exigindo equipamentos elétricos robustos.

• Ambientes severos: operações de mineração, plataformas offshore, instalações de produção de petróleo e gás que exigem proteção robusta do gabinete de metal - um aplicativo específico que exige os mais altos recursos de segurança.

V. Padrões e certificações: a estrutura de qualidade

O design e a fabricação do equipamento de comutação vestidos de metal aderem aos rigorosos padrões internacionais e regionais para a entrada elétrica , garantindo desempenho, segurança e interoperabilidade. Os principais padrões incluem:

• Internacional (IEC): IEC 62271 Series ( Gear de alta tensão e controle de controle), particularmente IEC 62271-200 ( Gear de comutador encerrado em metal e controle de tensões nominal acima de 1 kV e até e incluindo 52 kV). IEC 61439 (Conjuntos de Baixa Voltagem e Conjuntos de ControlGear - relevantes para o painel elétrico de controle ).

• América do Norte (ANSI/IEEE/UL):

• ANSI/IEEE C37.20.2 (padrão para a distribuição de cubículos vestidos de metal e do tipo estação ).

• IEEE C37.20.7 (Guia para testar o painel de chave encerrado de metal de média tensão para falhas internas de arco-crucial para validar os recursos de segurança ).

• UL 1558 (padrão para o registro do circuito de potência de baixa tensão de baixa tensão , para seções de controle do VE).

• Verificação independente: os fabricantes respeitáveis ​​sujeitam seus projetos de sistema de distribuição a testes de tipo rigoroso de laboratórios independentes para validar a conformidade com esses padrões, particularmente para resistência ao curto-circuito (um aspecto de proteção do circuito -chave ), desempenho dielétrico e resistência à arco.

Vi. Considerações importantes antes da compra

A seleção do painel de chave de metal certa requer uma avaliação cuidadosa para o seu aplicativo específico :

1. Parâmetros elétricos: Defina a tensão do sistema, a classificação de corrente contínua, a corrente de resistência ao curto-circuito (KA IC) e as classificações de interrupção necessárias para a proteção eficaz do circuito.

2. Requisito resistente ao arco: a resistência ao arco é (e a que nível - IEEE Classe 1 ou 2, IEC IAC AFLR) exigida para a aplicação? Isso afeta significativamente o design, o custo e os recursos de segurança inerentes.

3. Ambiente de aplicação: instalação interna ou externa? Faixa de temperatura ambiente, níveis de umidade, presença de poeira, atmosferas corrosivas, requisitos sísmicos e altitude afetam as especificações para o gabinete de metal e equipamentos elétricos internos.

4. Espaço físico e layout: dimensões da linha de distribuição , folgas necessárias para operação e manutenção, métodos de entrada de cabo (superior/inferior/traseira).

5. Integração de proteção e controle: especifique os dispositivos de proteção e proteção de relé (eletromecânicos, baseados em microprocessadores), protocolos de comunicação SCADA/SCADA (IEC 61850, Modbus), necessidades de medição e níveis de automação no painel elétrico de controle.

6. Expansão futura: considere o crescimento potencial da carga e a facilidade de adicionar células futuras do disjuntor à linha - um fator -chave em um sistema flexível.

7. Seleção do fabricante: priorize os fabricantes com uma oferta robusta de distribuição, incluindo:

• Especialização em design e fabricação de equipamentos de comutação vestidos de metal .

• Controle de qualidade rigoroso e instalações de teste internas.

• Certificações relevantes (ISO 9001, ISO 14001, etc.).

• Documentação abrangente e suporte técnico.

• Disponibilidade de peças de reposição e rede de serviços para este equipamento elétrico crítico.

Vii. Conclusão: a base da distribuição de energia segura

O painel de comutação vestido de metal continua sendo o padrão-ouro para distribuição de energia de média tensão, onde a segurança, a confiabilidade e a eficiência operacional não são negociáveis. Sua compartimentação meticulosamente projetada em um gabinete de metal robusto, juntamente com os benefícios práticos do design do disjuntor de extração e dispositivos de proteção integrados, fornece um nível de segurança e manutenção incomparável por outras configurações.

Ao aderir a padrões internacionais rigorosos e oferecer proteção robusta contra riscos elétricos, a porta-chave de metal forma o backbone crítico dos sistemas de fonte de alimentação em aplicações e infraestrutura industriais vitais em todo o mundo. À medida que as demandas de energia aumentam e os avanços na digitalização, a tecnologia vestida de metal continua a evoluir, integrando o monitoramento e o controle inteligentes para atender às necessidades de redes modernas e resilientes de gear elétrico.
