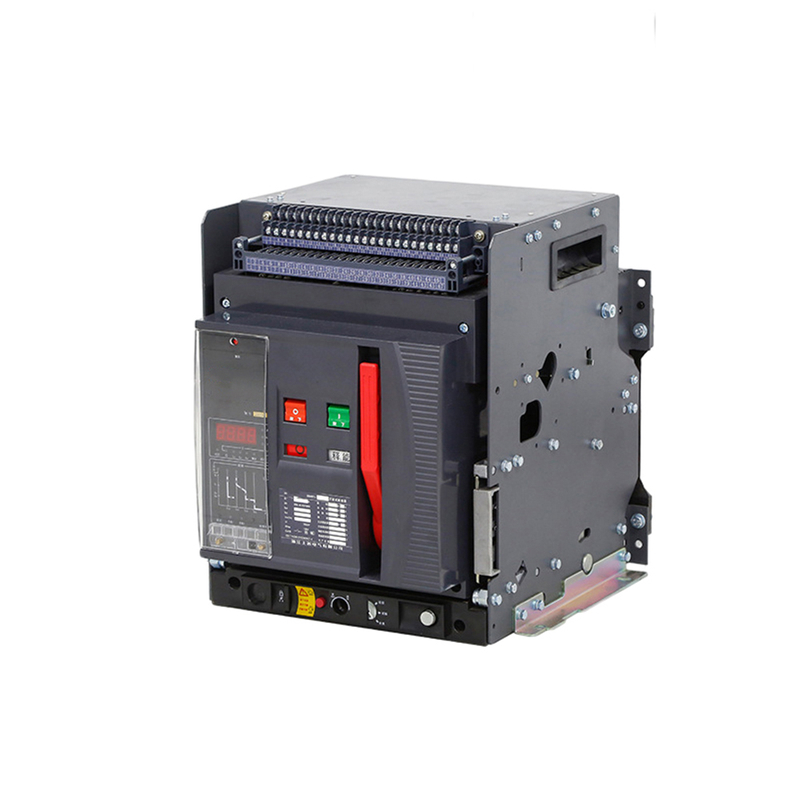

Disjuntor de ar GTW1

O disjuntor pneumático GTW1 foi projetado para aumentar a segurança e a confiabilidade dos sistemas elétricos. É comumente utilizado em ambientes industriais, comerciais e de infraestrutura pública, mitigando efetivamente os riscos associados a falhas elétricas. Seu design compacto e recursos robustos estão alinhados aos padrões internacionais, tornando-o adequado para uma variedade de ambientes elétricos desafiadores.

Quantidade:
Corrente classificada:	630A 800A 1000A 1250A 1600A 2000A 2500A 2900A 3200A 3600A 4000A 5000A 6300A
Status de disponibilidade:





Inquérito Adicionar a cesta

Modelo:
GTW1
Marca do Produto:
Giantele
Tensão nominal:
400/690V
Corrente classificada:
630/800/1000/1250/1600/2000/2500/2900/3200/3600/4000/5000/6300A
Freqüência classificada:
50Hz/60Hz
Fase:
3/4

Visão geral

Recursos do produto

Alta capacidade atual

Disponível em diversas opções de corrente nominal, com capacidade máxima de até 6300A, acomodando diversos requisitos de carga.

Proteção Abrangente

Oferece vários recursos de proteção, incluindo proteção contra sobrecarga, curto-circuito e vazamento, garantindo a segurança do equipamento e do pessoal.

Sistema de monitoramento inteligente

Equipado com módulos de monitoramento avançados que rastreiam continuamente os parâmetros elétricos, apresentando alarmes de falha e recursos de controle remoto para melhor gerenciamento.

Tecnologia de disparo rápido

Utiliza tecnologias eficientes de proteção eletromagnética e térmica para desconectar circuitos rapidamente, minimizando danos causados por falhas elétricas.

Projeto Modular

Suporta configurações flexíveis com base nas necessidades do usuário, facilitando a expansão e manutenção para diversas aplicações.

Durabilidade e Confiabilidade

Construído com materiais de alta qualidade e processos de fabricação avançados, oferecendo excelente resistência às agressões ambientais.

Opções flexíveis de instalação

Pode ser instalado em diversos ambientes, como armários de distribuição ou gabinetes, adaptando-se a diferentes layouts espaciais e simplificando a manutenção.

Conformidade Internacional

Atende a vários padrões internacionais, garantindo a qualidade e segurança do produto, proporcionando aos usuários uma garantia confiável.

Design com eficiência energética

Projetado para reduzir o consumo de energia, alinhando-se com as tendências atuais em conservação de energia e sustentabilidade.

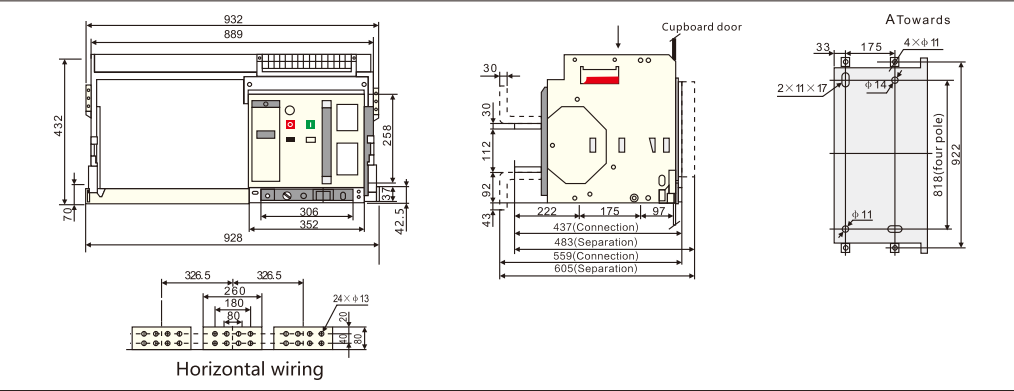

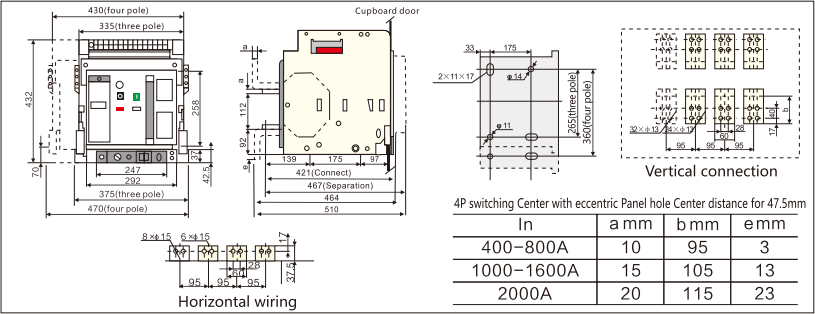

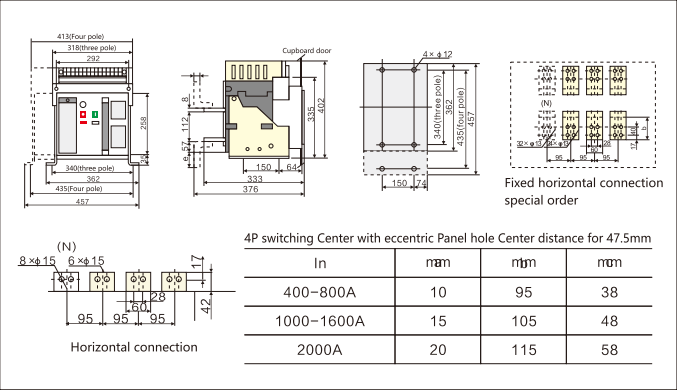

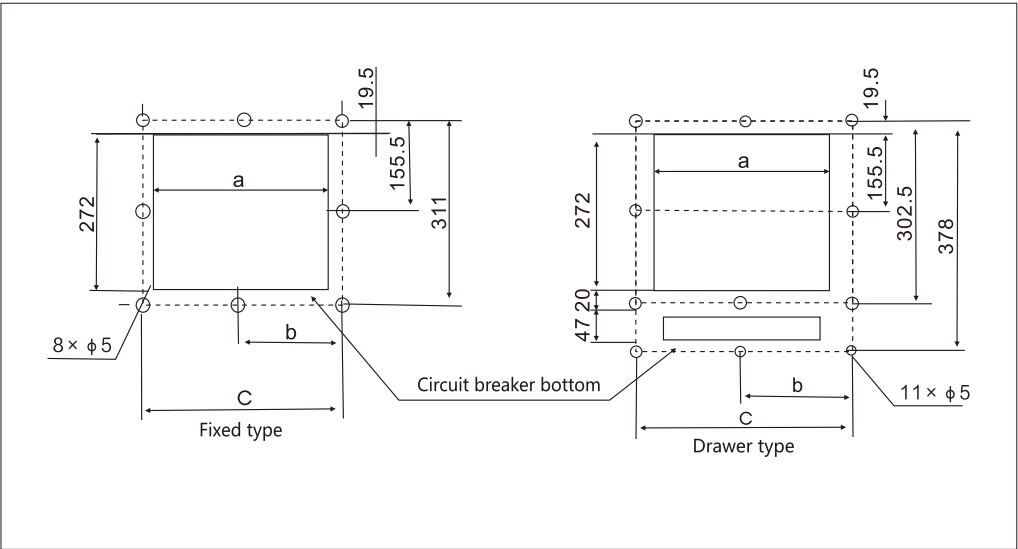

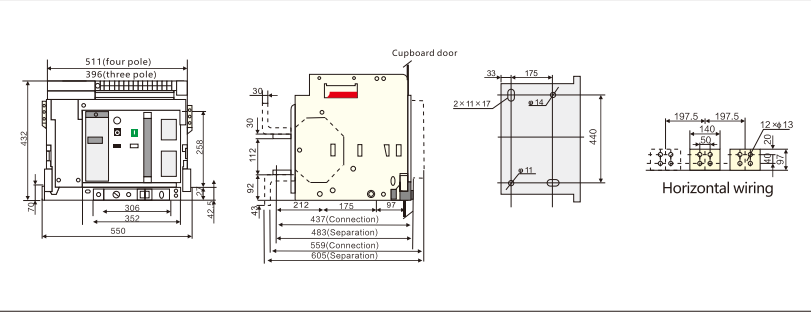

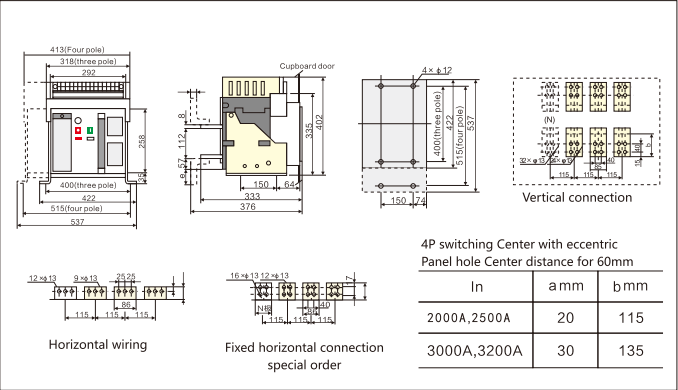

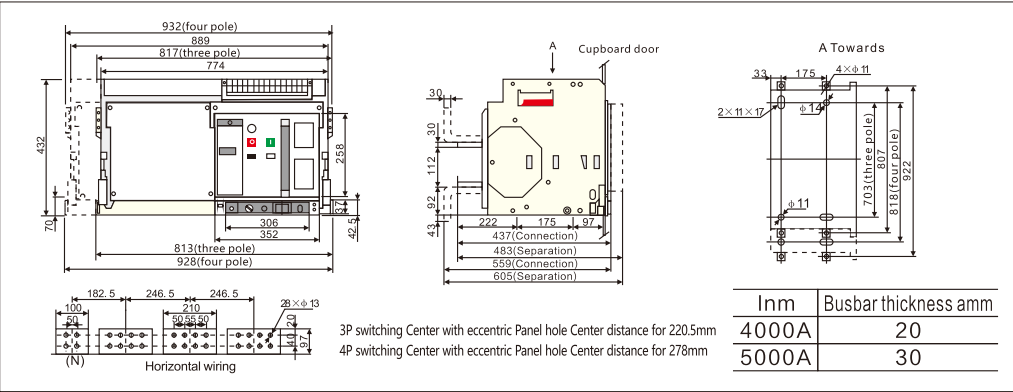

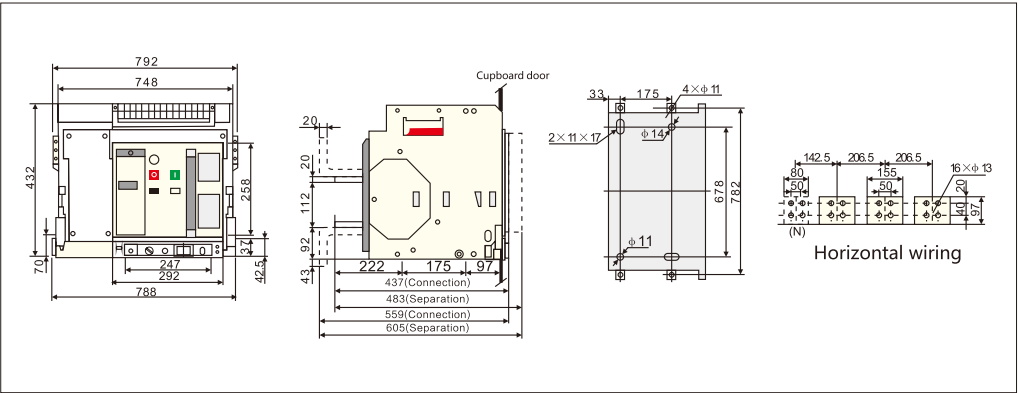

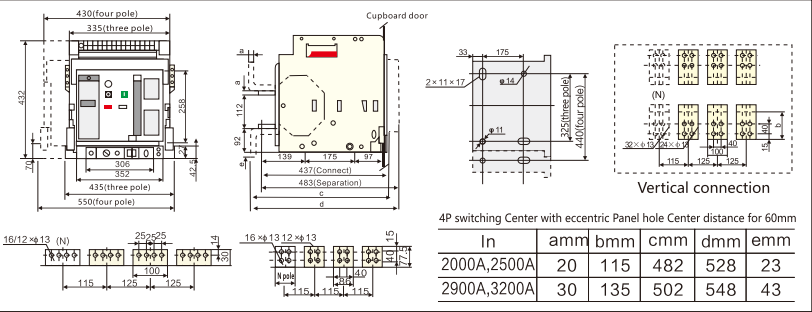

Parâmetros técnicos dos principais equipamentos

Medidor de amperagem nominal do disjuntor, conforme mostrado na tabela.

Corrente nominal de grau Shell InmA	Corrente nominal InA
2000	630/800/1000/1250/1600/2000
3200	2000/2500/2900/3200
4000	3200/3600/4000
6300	4000/5000/6300

Disjuntores com capacidade nominal de interrupção de curto-circuito e corrente suportável de curta duração, arco dos disjuntores. Distância como 'Zero' (ou seja, fora do disjuntor, sem vôo, sem arco), conforme mostrado na tabela.

Corrente nominal de grau Shell Inm A		2000	3200	4000	6300
Capacidade nominal limitada de interrupção de curto-circuito Icu O-CO (KA)	400V	80	100	100	120
	690 V	50	65	65	85
Capacidade nominal de curto-circuito (KA) NX Icu/cosO	400V	176/0,2	220/0,2	220/0,2	264/0,2
Capacidade nominal de curto-circuito (KA) NX Icu/cosO	690 V	105/0,25	143/0,2	143/0,2	187/0,2
Capacidade nominal de interrupção de curto-circuito Ics O-CO-CO (KA)	400 V	50	65	65	100
	690 V	40	65	65	75
Corrente nominal suportável de curta duração lewv 1S atraso 0,4s,O-CO (KA)	400 V	50	65	65/80(MCR)	85/100(MCR)
	690 V	40	50	50/65(MCR)	65/75(MCR)
Nota: a capacidade de interrupção da linha é a mesma.

Disjuntor A potência máxima de dissipação é de 360W. Corrente contínua nominal do disjuntor em diferentes temperaturas ambientes, conforme mostrado na tabela.

Temperatura ambiente GTW1	630A	800A	1000A	1250A	1600A	2000A
40	630A	800A	1000A	1250A	1600A	2000A
50	630A	800A	1000A	1250A	1550A	1900A
60	630A	800A	1000A	1250A	1550A	1800A
Nota: 2500A e acima do fator de redução de capacidade de 0,9, 6300A 4000A não caiu.

Tinha controlador de corrente inteligente e função protetora de características de proteção contra sobrecorrente

Ir configuração dos controladores (I/In) e o erro, conforme mostrado na tabela.

Muito tempo de atraso	Pequeno atraso		Instantâneo		Falta à terra
Ir1	Ir2	Erros	Ir3	Erros	Ir4		Erros
(0,4-1)Em	(0,4-15)Em	±10%	In-50KA(Inm=2000A) In-75K (Inm=3200-4000A) In-100KA(Inm=6300A)	±150%	Inm=2000-4000A(0,2-0,8) No máximo 1200A	Inm = 6300 (0,2 ~ 1,0) pol.	±10%
Nota: quando ambas as três proteções (obrigatórias), o valor de configuração não pode ser ultrapassado.

Características de proteção de sobrecorrente de tempo inverso de atraso I2Ti = (1,5Iri 'U (1,05-0,2) Ir 1 tempo é mostrado na tabela, um erro de tempo de ± 15%Nota: Tl-Long Time 1,5Irl o tempo todo, Tl Long Delay Tempo, conforme mostrado na tabela.

1.05Irl	1.3Irl	Tempo de ajuste de 1,5Irl s	15	30	60	120	240	480
>2H não funciona	<1H não funciona	2.0Irl hora	84	16.9	33.7	67.5	135	270

Características de proteção de sobrecorrente de curto tempo de atrasoProteção de sobrecorrente de curto atraso para definir limites de tempo, se houver baixa expansão para tempo inverso, sua característica: I2Ts=(8Lr) 2Ts,Ts, projetado para tempo de atraso geral quando Vhf> 8Lrl, converter automaticamente Característica de tempo, característica de tempo conforme mostrado na tabela.

O erro de tempo é de ± 15%
