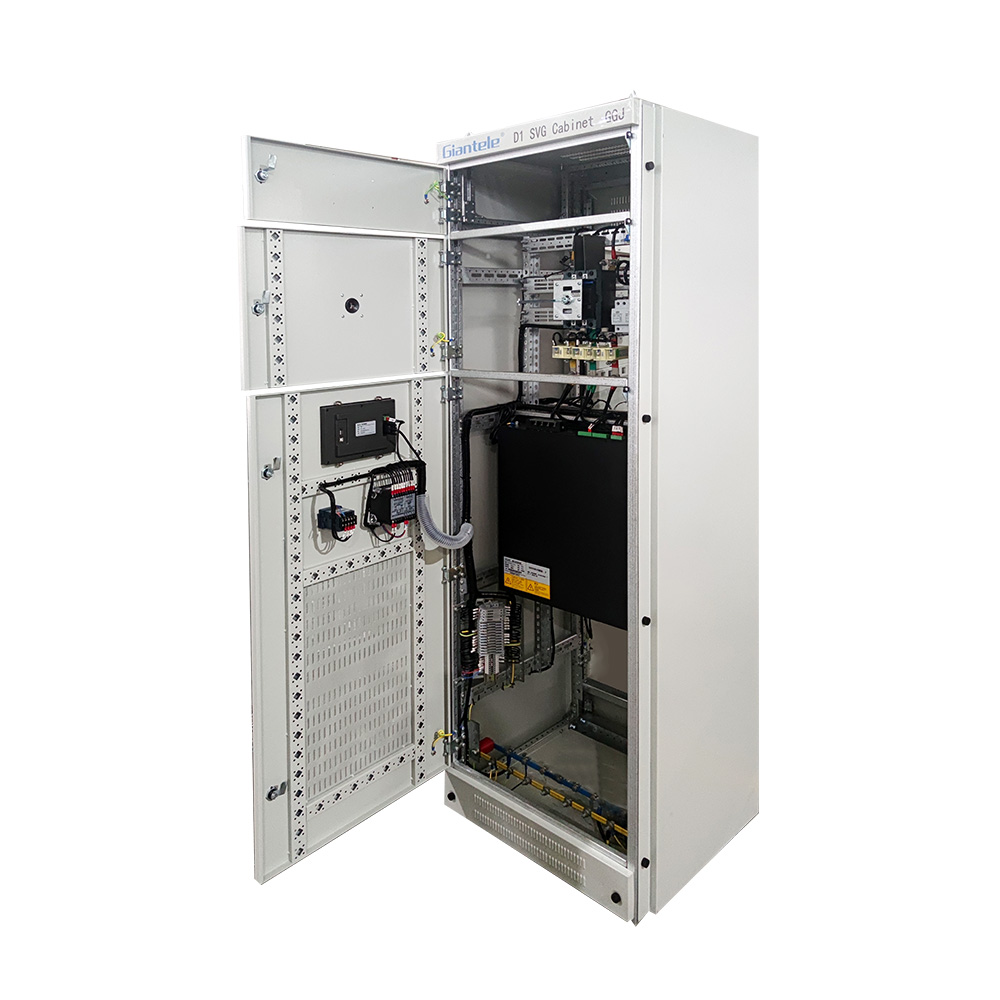

Um banco de capacitores (geralmente chamado de gerador Var estático ativo SVG ) é um dispositivo crucial para otimizar as fontes de alimentação e a eficiência geral do sistema elétrico. Fabricado com o rigoroso padrão da Comissão Eletrotécnica Internacional IEC 62271 , consiste em múltiplos reatores , controladores e dispositivos de proteção , de unidades de capacitores (fusíveis, disjuntores).
Sua função principal? Compensação de energia reativa. Os bancos de capacitores armazenam energia elétrica em um campo eletrostático e solte -o de volta ao sistema elétrico, conforme necessário. Ao conectar essas unidades em paralelo ao suprimento elétrico, o banco injeta 'líder ' poder reativa (KVAR). Isso neutraliza diretamente o poder reativo 'Lagging ', inerentemente desenhado por cargas indutivas (como motores e transformadores ), assim:
1.InMovando o fator de potência (cos φ):
Aproximando -o do valor ideal de 1,0 (normalmente 0,95 está ok)
2. Redução de perdas de linha:
Minimizar a energia desperdiçada como calor nas linhas de transmissão e equipamento de distribuição
por causa do fluxo de corrente reativo.
3. Encontrando a qualidade do poder:
Estabilizar os níveis de tensão e melhorar o desempenho geral do sistema.
Aviso: os valores comuns do fator de potência são cosφ 1, exigindo conversão para Tanφ1
Parâmetros necessários:
1) P (potência ativa máxima de carga):
Energia ativa no barramento de compensação (KW).
Obtido via: medições no local (analisador de energia) ou estimativa: capacidade do transformador (KVA) × fator de carga (por exemplo, 1000kva × 0,75 = 750kW)
2) COSφ 1 (fator de poder existente):
Fator de potência medido antes da compensação.
3) C OSφ 2 (fator de potência alvo):
Fator de poder desejado após compensação.
4) V (tensão do sistema):
Tensão de linha a linha no ponto de instalação (por exemplo, 380V, 6kV, 10kV).
5) K (fator de segurança, opcional):
Recomendado 1.1–1.3 para cobrir: (tolerâncias de cálculo, crescimento futuro da carga, degradação da capacitância e etc.)
Os cálculos iniciais podem omitir ( k = 1 ).
Procedimento:
1) registro no período t (por exemplo, um mês)
Energia ativa w p (kWh)
Energia reativa W Q (Kvarh)
2) Calcule o fator de potência média:
3) Defina o fator de potência alvo (COSφ 2).
4) Calcule a potência ativa média:
5) Aplicar o método 1 fórmula com p = PAVG.
Aviso: os valores comuns do fator de potência são cos φ₁ , exigindo conversão para sinφ₁
Parâmetros necessários:
1) S (classificação da fonte de energia):
Capacidade do transformador/gerador (KVA).
2) K s (fator de carregamento):
Máx. Taxa de carga (potência de carga real / s), tipicamente 0,6-0,9.
3) COSφ 1 (fator de potência existente):
Fator de potência medido antes da compensação.
4) C OSφ 2 (fator de potência alvo):
Fator de poder desejado após compensação.
*Regras simplificadas de polegar (se k s / cos φ ₁ / cosφ 2 desconhecido): *
Aplicativo | Estimativa de QC |
Grade industrial |
|
Edifício comercial | Q C ≈S*0,25 |
Gerador diesel |
|
O Método 1 fornece a maior precisão para o dimensionamento dos bancos do capacitor e é fortemente recomendado quando viável. Os métodos 2 e 3 oferecem alternativas para cenários específicos, mas envolvem maior incerteza.
Para qualquer pergunta sobre os cálculos de dimensionamento do Capacitor Bank, entre em contato com nossa equipe de engenharia . Nossos especialistas fornecerão a solução de remuneração ideal e mais profissional para o design do seu sistema elétrico.
